Hướng Dẫn Chi Tiết Trình Tự Tháo Lắp Hộp Giảm Tốc NMRV Đúng Kỹ Thuật

Việc tháo lắp hộp giảm tốc, đặc biệt là hộp giảm tốc NMRV, đòi hỏi sự chính xác và tuân thủ đúng quy trình để đảm bảo an toàn và duy trì hiệu suất hoạt động của thiết bị. Bài viết này sẽ cung cấp hướng dẫn trình tự tháo lắp hộp giảm tốc NMRV một cách chi tiết, giúp bạn thực hiện công việc bảo trì, sửa chữa hiệu quả, tránh hư hỏng không đáng có cho bộ hộp số giảm tốc và động cơ điện. Một quy trình tháo lắp đúng chuẩn sẽ kéo dài tuổi thọ của hộp số giảm tốc motor và các linh kiện liên quan.

Chuẩn bị trước khi tháo lắp

Trước khi bắt đầu bất kỳ công việc bảo dưỡng hay sửa chữa nào, việc chuẩn bị kỹ lưỡng là bước tối quan trọng. Điều này không chỉ giúp quá trình thực hiện trình tự tháo lắp hộp giảm tốc NMRV diễn ra suôn sẻ mà còn đảm bảo an toàn cho người thực hiện và thiết bị. Việc chuẩn bị đầy đủ giúp tối ưu hóa thời gian và công sức, đồng thời hạn chế rủi ro cho hộp số giảm tốc.

Danh sách dụng cụ cần thiết

Để đảm bảo công việc tháo lắp được thực hiện hiệu quả và an toàn, bạn cần trang bị đầy đủ các dụng cụ chuyên dụng. Việc có đủ dụng cụ sẽ giúp tránh làm hỏng các chi tiết của hộp số giảm tốc và tiết kiệm thời gian. Điều này đặc biệt quan trọng khi làm việc với các bộ hộp số giảm tốc cần độ chính xác cao.

• Bộ cờ lê, mỏ lết với đầy đủ kích thước phù hợp với các bu lông, đai ốc của hộp giảm tốc. Nên ưu tiên các loại cờ lê đầu chụp để tránh làm tròn cạnh bu lông.
• Búa cao su hoặc búa nhựa để gõ nhẹ các chi tiết cần tháo rời mà không gây biến dạng hay hư hại cho vỏ hộp số giảm tốc.
• Keo chặn ren (Loctite hoặc tương đương) để đảm bảo các bu lông được siết chặt và không bị lỏng khi lắp lại, đặc biệt là ở những vị trí chịu rung động cao.
• Dầu bôi trơn chuyên dụng, đúng chủng loại được nhà sản xuất khuyến nghị cho hộp giảm tốc trục vít bánh vít. Sử dụng dầu không đúng loại có thể làm giảm tuổi thọ bộ giảm tốc.
• Giẻ lau sạch, khay đựng chi tiết nhỏ và dung dịch tẩy rửa công nghiệp chuyên dụng để loại bỏ dầu mỡ và cặn bẩn.
• Dụng cụ cạo gioăng và gioăng mới (nếu cần thay thế) để đảm bảo độ kín khít sau khi lắp lại, ngăn chặn rò rỉ dầu.
• Kính bảo hộ và găng tay để bảo vệ mắt và tay khỏi dầu mỡ, hóa chất hoặc các vật sắc nhọn trong suốt quá trình tháo lắp hộp giảm tốc.
• Cảo chuyên dụng để tháo các vòng bi hoặc bánh răng một cách an toàn mà không làm hư hại trục hoặc vỏ hộp giảm tốc.

Các lưu ý an toàn quan trọng

An toàn lao động luôn là yếu tố hàng đầu khi thực hiện các thao tác kỹ thuật. Việc tuân thủ nghiêm ngặt các biện pháp an toàn sẽ giúp ngăn ngừa tai nạn đáng tiếc xảy ra trong quá trình tháo lắp hộp giảm tốc. Điều này cũng áp dụng cho việc bảo trì các bộ giảm tốc motor.

• Ngắt hoàn toàn nguồn điện kết nối với motor giảm tốc hoặc động cơ truyền động để tránh khởi động bất ngờ gây nguy hiểm. Kiểm tra lại bằng bút thử điện để đảm bảo không còn dòng điện.
• Treo biển cảnh báo “Đang sửa chữa” hoặc “Không vận hành” tại khu vực làm việc để thông báo cho những người khác.
• Xả toàn bộ dầu bôi trơn cũ ra khỏi hộp giảm tốc. Đặt khay chứa dầu bên dưới để thu gom dầu cũ một cách gọn gàng, tránh tràn ra sàn gây trượt ngã và ô nhiễm.
• Đảm bảo khu vực làm việc sạch sẽ, đủ ánh sáng và không có vật cản để dễ dàng di chuyển và thao tác. Giữ môi trường làm việc thông thoáng khi tháo lắp hộp giảm tốc.
• Không làm việc một mình nếu công việc yêu cầu nâng hoặc di chuyển các bộ phận nặng của hộp số giảm tốc.

Trình tự tháo lắp hộp giảm tốc NMRV

Để tháo rời một hộp giảm tốc cơ khí, đặc biệt là loại hộp số giảm tốc NMRV, bạn cần tuân thủ nghiêm ngặt các bước tháo lắp hộp giảm tốc NMRV để tránh làm thất lạc hoặc hư hỏng linh kiện. Mỗi bước đều có vai trò quan trọng trong việc đảm bảo quá trình tháo lắp diễn ra đúng chuẩn, từ đó bảo vệ bộ hộp số giảm tốc khỏi những hư hại không đáng có.

Bước 1: Ngắt nguồn điện và xả dầu bôi trơn

Đây là bước đầu tiên và quan trọng nhất trong hướng dẫn tháo lắp hộp giảm tốc NMRV. Ngắt kết nối điện hoàn toàn với motor giảm tốc và xả sạch dầu nhớt cũ để đảm bảo an toàn, vệ sinh và tạo điều kiện thuận lợi cho các bước tiếp theo. Đảm bảo dầu được xả hết và thu gom đúng cách để bảo vệ môi trường.

Bước 2: Tháo rời theo thứ tự ngược lắp đặt

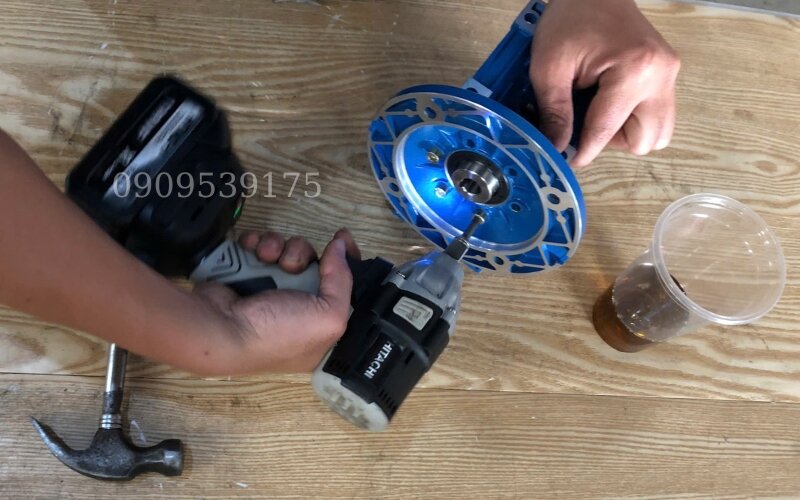

Bắt đầu tháo các bộ phận bên ngoài trước như nắp che, quạt làm mát (nếu có), sau đó đến các bu lông mặt bích kết nối với động cơ. Tiếp theo là các bu lông vỏ hộp giảm tốc cốt âm. Tháo rời trục vào và trục ra của hộp số motor giảm tốc một cách cẩn thận, sử dụng dụng cụ hỗ trợ nếu cần. Quy trình tháo lắp hộp giảm tốc NMRV yêu cầu sự cẩn trọng để không làm hỏng các linh kiện quan trọng.

Bước 3: Ghi chú và đánh dấu vị trí bộ phận

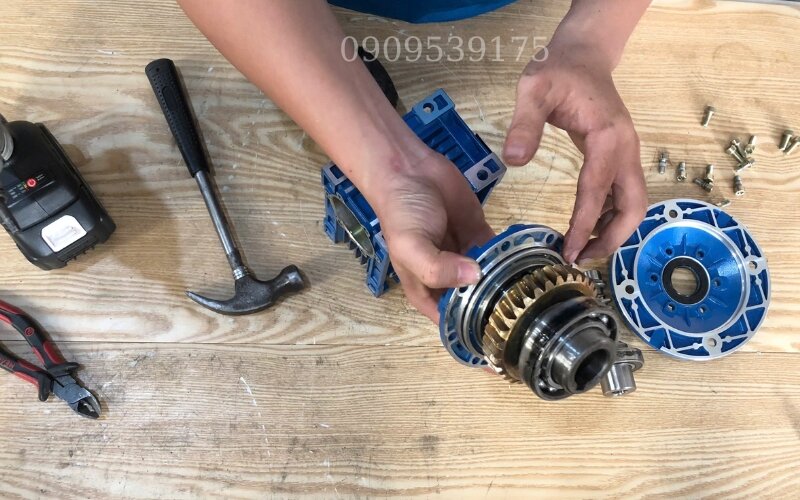

Sử dụng bút đánh dấu không phai hoặc chụp ảnh lại vị trí của từng chi tiết, đặc biệt là các tấm căn (shim), vòng đệm và các bộ phận đối xứng. Việc ghi chú cẩn thận này cực kỳ hữu ích khi lắp lại, giúp đảm bảo bộ giảm tốc hoạt động chính xác như ban đầu và không bị lắp sai. Đây là một bước quan trọng trong trình tự tháo lắp hộp giảm tốc NMRV để tránh sai sót.

Bước 4: Kiểm tra tình trạng các chi tiết, ổ lăn, bánh răng

Sau khi tháo rời, kiểm tra kỹ lưỡng tất cả các bộ phận quan trọng như bánh răng, trục vít, vòng bi (ổ lăn) và phớt chắn dầu. Tìm kiếm các dấu hiệu mài mòn, nứt vỡ, rỗ bề mặt, biến dạng hoặc bất kỳ hư hỏng nào khác. Bất kỳ chi tiết nào có dấu hiệu hư hỏng nặng cần được thay thế để đảm bảo hiệu suất và tuổi thọ của hộp số giảm tốc động cơ. Việc kiểm tra kỹ lưỡng sẽ giúp đánh giá liệu có cần thay thế các linh kiện của hộp số giảm tốc motor hay không.

Các dấu hiệu cần chú ý bao gồm: rỗ bề mặt răng, mòn không đều, nứt trên vỏ hoặc trục, tình trạng của vòng bi (có bị rơ, kẹt hay không), và độ đàn hồi của phớt. Việc thay thế kịp thời các chi tiết hỏng sẽ ngăn ngừa hư hỏng lan rộng, tiết kiệm chi phí sửa chữa lớn hơn sau này. Đối với các dòng hộp giảm tốc trung quốc, việc kiểm tra chất lượng linh kiện còn quan trọng hơn để đảm bảo độ bền.

Bước 5: Vệ sinh bộ phận bằng dung dịch tẩy rửa

Vệ sinh sạch sẽ tất cả các chi tiết đã tháo bằng dung dịch tẩy rửa công nghiệp chuyên dụng. Mục đích là loại bỏ hoàn toàn dầu cũ, cặn bẩn, mạt kim loại và các tạp chất tích tụ. Lau khô hoàn toàn các bộ phận bằng khí nén hoặc khăn sạch trước khi chuyển sang bước tiếp theo để tránh sự ăn mòn và bám bẩn. Sự sạch sẽ tuyệt đối là yếu tố then chốt trong trình tự tháo lắp hộp giảm tốc NMRV để đảm bảo hoạt động trơn tru sau này.

Bước 6: Bôi trơn bộ phận, chuẩn bị lắp lại

Bôi một lớp dầu bôi trơn mới, đúng loại lên các bề mặt làm việc của bánh răng, trục vít và vòng bi. Việc này giúp giảm ma sát ban đầu, bảo vệ các chi tiết khỏi mài mòn khi hộp số motor bắt đầu khởi động lại và kéo dài tuổi thọ của chúng. Đảm bảo bôi trơn đều và đủ, đặc biệt là trên các bề mặt tiếp xúc của bộ hộp số giảm tốc.

Trình tự lắp hộp giảm tốc NMRV

Quá trình lắp lại hộp giảm tốc NMRV đòi hỏi sự tỉ mỉ và chính xác cao để đảm bảo thiết bị hoạt động ổn định, hiệu quả và an toàn. Việc tuân thủ đúng trình tự lắp đặt sẽ quyết định đến sự ổn định và tuổi thọ của bộ giảm tốc. Sai sót trong quá trình này có thể dẫn đến giảm hiệu suất hoặc hỏng hóc nghiêm trọng.

Bước 1: Lắp bộ phận theo trình tự đúng

Dựa vào ghi chú hoặc hình ảnh đã chụp trong quá trình tháo, lắp lại các chi tiết theo thứ tự ngược lại với lúc tháo. Bắt đầu từ các bộ phận bên trong như trục, bánh răng, vòng bi, sau đó đến vỏ hộp giảm tốc. Đảm bảo các vòng đệm, tấm căn và phớt chắn dầu được đặt đúng vị trí để đạt độ kín khít và căn chỉnh chính xác. Đây là bước then chốt của trình tự tháo lắp hộp giảm tốc NMRV để đảm bảo mọi thứ khớp nhau.

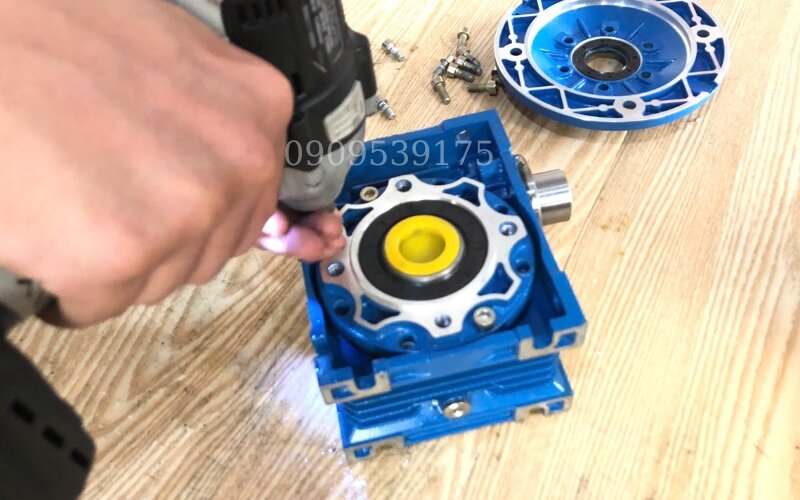

Bước 2: Siết bu lông đúng mô-men xoắn quy định

Sử dụng cờ lê lực để siết các bu lông theo đúng mô-men xoắn mà nhà sản xuất khuyến cáo trong tài liệu kỹ thuật. Siết đều và theo thứ tự chéo để đảm bảo mặt bích được ép đều, tránh biến dạng vỏ và rò rỉ dầu. Sử dụng keo khóa ren cho các bu lông quan trọng để tăng độ chắc chắn. Việc này giúp duy trì độ bền và độ kín khít của hộp số giảm tốc.

Bước 3: Đổ dầu bôi trơn mới đúng loại và dung tích

Chọn đúng loại dầu bôi trơn được nhà sản xuất khuyến nghị dành cho hộp giảm tốc trục vít bánh vít. Đổ dầu vào hộp số giảm tốc đến mức quy định trên mắt thăm dầu hoặc que thăm. Không đổ quá nhiều hoặc quá ít vì đều ảnh hưởng đến hiệu suất, nhiệt độ hoạt động và tuổi thọ của bộ giảm tốc. Dầu bôi trơn chất lượng tốt giúp hộp số giảm tốc motor hoạt động êm ái và bền bỉ.

Bước 4: Kiểm tra vận hành, loại bỏ tiếng ồn và rò rỉ dầu

Sau khi hoàn tất lắp đặt, kết nối lại nguồn điện và cho hộp giảm tốc chạy thử không tải trong một khoảng thời gian nhất định. Lắng nghe xem có tiếng ồn bất thường nào không và kiểm tra kỹ các vị trí lắp ghép, gioăng phớt xem có bị rò rỉ dầu hay không. Nếu mọi thứ ổn định, bộ giảm tốc motor đã sẵn sàng hoạt động trở lại. Quy trình tháo lắp hộp giảm tốc NMRV chỉ hoàn tất khi bước kiểm tra này đạt yêu cầu.

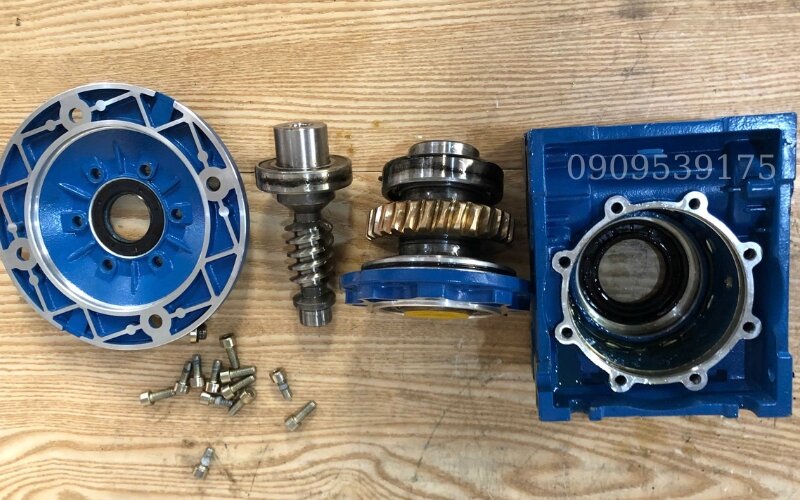

Dưới đây là trình tự tháo lắp hộp giảm tốc NMRV:

Lưu ý khi thực hiện các bước tháo lắp hộp giảm tốc NMRV

Để quá trình tháo lắp hộp số giảm tốc cốt âm hay các loại hộp giảm tốc, đặc biệt là dòng NMRV, đạt hiệu quả cao và đảm bảo tuổi thọ thiết bị, bạn cần chú ý một số điểm kỹ thuật quan trọng trong quá trình thực hiện trình tự tháo lắp hộp giảm tốc NMRV. Việc nắm vững những lưu ý này sẽ giúp bạn tránh được những sai sót phổ biến.

• Sử dụng đúng dụng cụ chuyên dụng, tránh dùng búa thép gõ trực tiếp lên các chi tiết máy vì có thể gây biến dạng, nứt vỡ hoặc làm hỏng bề mặt chính xác. Thay vào đó, hãy dùng búa cao su hoặc đệm gỗ khi cần lực tác động.
• Khi tháo các vòng bi, nên sử dụng cảo chuyên dụng để phân bố lực đều, tránh làm hỏng trục, vòng bi hoặc vị trí lắp đặt. Việc này cực kỳ quan trọng đối với các bộ hộp số giảm tốc có vòng bi ép chặt.
• Đối với cấu tạo trục vít, bánh vít của hộp giảm tốc NMRV, cần đặc biệt chú ý đến việc căn chỉnh khe hở giữa trục vít và bánh vít. Khe hở không đúng có thể dẫn đến mài mòn nhanh, tiếng ồn lớn và giảm hiệu suất truyền động của bộ giảm tốc.
• Luôn tuân thủ tài liệu kỹ thuật của nhà sản xuất về mô-men xoắn siết bu lông, loại dầu bôi trơn và quy trình tháo lắp cụ thể cho từng model. Mỗi hộp giảm tốc có thể có những đặc thù riêng.
• Khi lắp các phớt chắn dầu, hãy đảm bảo chúng được lắp đúng chiều và không bị gấp mép, tránh rò rỉ dầu ngay sau khi lắp đặt.
• Kiểm tra lại tất cả các bu lông, đai ốc sau khi hoàn tất lắp đặt để đảm bảo không có chi tiết nào bị bỏ sót hoặc siết chưa đủ lực.

Thực hiện đúng các bước tháo lắp hộp giảm tốc NMRV không chỉ giúp kéo dài tuổi thọ thiết bị mà còn nâng cao hiệu quả vận hành. Nếu bạn đang tìm mua linh kiện hoặc cần cung cấp hộp số giảm tốc, hãy lựa chọn những nhà cung cấp uy tín để đảm bảo chất lượng. Thị trường hiện nay có nhiều loại, từ hộp giảm tốc giá rẻ đến các sản phẩm cao cấp, kể cả hộp giảm tốc trung quốc, nhưng chất lượng linh kiện luôn là yếu tố quan trọng nhất.

Hướng dẫn bảo dưỡng và kiểm tra định kỳ

Bảo dưỡng định kỳ là cách tốt nhất để kéo dài tuổi thọ, duy trì hiệu suất và phát hiện sớm các vấn đề của hộp giảm tốc. Việc tuân thủ lịch trình bảo trì hộp giảm tốc giúp ngăn ngừa hư hỏng lớn và tối ưu hóa chi phí vận hành. Đặc biệt đối với các bộ hộp số giảm tốc hoạt động liên tục, việc này càng trở nên cần thiết.

• Kiểm tra mức dầu và tình trạng dầu bôi trơn thường xuyên (hàng tuần hoặc hàng tháng tùy cường độ hoạt động). Đảm bảo mức dầu luôn nằm trong giới hạn cho phép và dầu không bị biến chất, có cặn bẩn. Dầu bẩn hoặc thiếu dầu là nguyên nhân hàng đầu gây hỏng hóc.
• Lắng nghe tiếng ồn hoạt động của hộp số giảm tốc để phát hiện sớm các dấu hiệu bất thường như tiếng kêu rít, lộc cộc, hoặc rung động mạnh. Đây có thể là dấu hiệu của vòng bi hỏng hoặc bánh răng mòn, cần phải thực hiện trình tự tháo lắp hộp giảm tốc NMRV để kiểm tra bên trong.
• Siết lại các bu lông và mối ghép sau một thời gian vận hành ban đầu (khoảng 50-100 giờ) và định kỳ sau đó để đảm bảo chúng không bị lỏng do rung động.
• Kiểm tra nhiệt độ hoạt động của hộp giảm tốc. Nhiệt độ quá cao có thể chỉ ra sự thiếu dầu, dầu bẩn, hoặc ma sát quá mức bên trong. Nên sử dụng súng đo nhiệt độ hồng ngoại để kiểm tra thường xuyên.
• Kiểm tra độ thẳng hàng giữa hộp giảm tốc và động cơ điện định kỳ. Sai lệch có thể gây ra rung động và mài mòn sớm các chi tiết.
• Kiểm tra các phớt chắn dầu xem có bị rò rỉ không. Rò rỉ dầu không chỉ gây lãng phí mà còn dẫn đến thiếu dầu bôi trơn, gây hại cho hộp số giảm tốc motor.

Câu hỏi thường gặp

Dưới đây là một số câu hỏi thường gặp về trình tự tháo lắp hộp giảm tốc NMRV và các vấn đề liên quan, cùng với câu trả lời ngắn gọn và dễ hiểu.

• Làm sao để nhận biết khi nào cần tháo hộp giảm tốc để kiểm tra?
  Khi hộp giảm tốc phát ra tiếng ồn lớn bất thường, nhiệt độ tăng cao, bị rò rỉ dầu hoặc hiệu suất truyền động giảm sút, đó là những dấu hiệu cho thấy bạn cần kiểm tra và bảo dưỡng bên trong, có thể là cần thực hiện trình tự tháo lắp hộp giảm tốc NMRV.
• Làm sao để chọn dầu bôi trơn phù hợp cho hộp giảm tốc NMRV?
  Bạn nên tham khảo tài liệu kỹ thuật của nhà sản xuất. Thông thường, hộp giảm tốc trục vít bánh vít sử dụng dầu có độ nhớt cao như ISO VG 320 hoặc 460 để chịu được áp lực tiếp xúc lớn.
• Thời gian bảo trì định kỳ cho hộp giảm tốc là bao lâu?
  Tùy thuộc vào điều kiện vận hành, nhưng thông thường nên thay dầu lần đầu sau khoảng 500 giờ hoạt động và các lần tiếp theo sau mỗi 2500-5000 giờ. Việc kiểm tra định kỳ nên được thực hiện hàng tháng cho bộ hộp số giảm tốc.
• Có cần tuân thủ đúng trình tự tháo lắp hộp giảm tốc NMRV không?
  Có. Việc tuân thủ trình tự tháo lắp hộp giảm tốc NMRV không chỉ giúp quá trình bảo trì, sửa chữa diễn ra an toàn mà còn đảm bảo các chi tiết được lắp đặt chính xác, tránh hư hỏng và duy trì hiệu suất hoạt động tối ưu cho motor điện. Thực hiện đúng trình tự sẽ giúp tăng tuổi thọ cho hộp số giảm tốc motor.
• Trình tự tháo lắp hộp giảm tốc NMRV có ảnh hưởng đến hiệu suất thiết bị không?
  Có. Thực hiện sai trình tự tháo lắp hộp giảm tốc motor NMRV có thể khiến các chi tiết bị lắp lệch, dẫn đến hiệu suất hoạt động giảm, tiếng ồn tăng, nhiệt độ cao và thậm chí gây hỏng hóc nghiêm trọng cho thiết bị.

Kết luận

Việc thực hiện đúng trình tự tháo lắp hộp giảm tốc NMRV là rất quan trọng để duy trì hiệu suất hoạt động ổn định và kéo dài tuổi thọ của thiết bị. Bằng cách tuân thủ các bước hướng dẫn chi tiết về chuẩn bị, tháo lắp và kiểm tra, bạn có thể thực hiện công việc này một cách dễ dàng, an toàn và hiệu quả. Hãy nhớ kiểm tra định kỳ để đảm bảo hộp giảm tốc luôn hoạt động tốt nhất, góp phần vào sự vận hành trơn tru của toàn bộ hệ thống máy móc của bạn!
