So Sánh Hộp Giảm Tốc WPDA và WPA: Lựa Chọn Tối Ưu Cho Hệ Thống Truyền Động

Hộp giảm tốc WPDA và WPA đều là loại trục vít bánh vít cốt dưới, song chúng khác biệt cơ bản ở cấu tạo đầu vào: WPDA có mặt bích cốt âm để lắp trực tiếp motor, trong khi WPA dùng trục dương cốt lồi yêu cầu kết nối gián tiếp qua phụ kiện. Việc hiểu rõ điểm này sẽ giúp bạn đưa ra quyết định tối ưu khi lựa chọn hộp giảm tốc, đảm bảo hiệu suất và độ bền cho hệ thống cơ khí.

Nắm Rõ Điểm Khác Biệt Giữa Hộp Giảm Tốc WPDA và WPA Trước Khi Lắp Đặt

• Cả WPA và WPDA đều là hộp giảm tốc trục vít bánh vít cốt dưới, cấu tạo vỏ gang và tỷ số truyền tương tự.
• WPA có đầu vào trục dương (cốt lồi), yêu cầu kết nối gián tiếp qua puly hoặc khớp nối, tốn diện tích lắp đặt hơn.
• WPDA trang bị đầu vào mặt bích cốt âm, cho phép lắp trực tiếp motor điện, tối ưu không gian và đảm bảo đồng tâm.
• Lựa chọn phụ thuộc vào yêu cầu không gian, kiểu kết nối motor và mức độ linh hoạt điều chỉnh tốc độ.

Để đi sâu hơn vào những đặc điểm này, chúng ta sẽ cùng phân tích chi tiết từng khía cạnh của hộp giảm tốc WPDA và WPA.

Việc nhầm lẫn giữa các mã hộp giảm tốc (hộp số giảm tốc) thường gây khó khăn trong quá trình lắp đặt và làm chậm tiến độ thi công của xưởng. Nhằm giúp khách hàng nắm rõ đặc tính cấu tạo và đưa ra quy trình lắp đặt chính xác nhất, bài viết này Hopgiamtoc1cap.com sẽ thực hiện so sánh hộp giảm tốc WPDA và WPA chi tiết. Qua đó, khách hàng có thể dễ dàng chọn đúng hộp giảm tốc, đảm bảo hệ thống tải vận hành an toàn và đạt hiệu suất cao nhất.

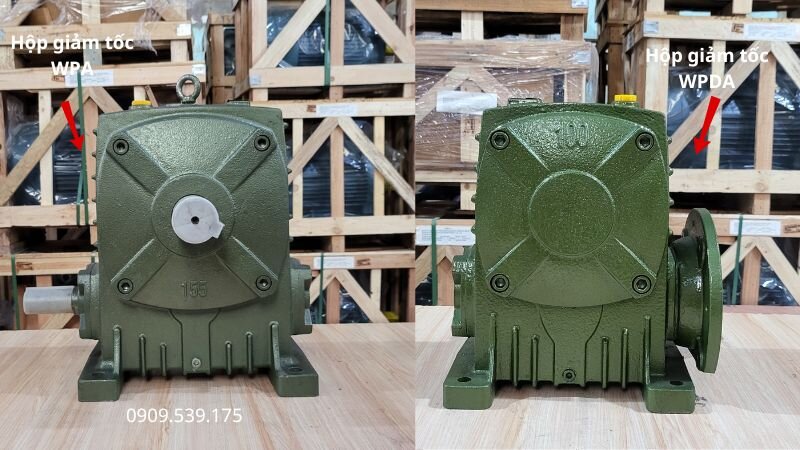

Điểm Giống Nhau Giữa Hộp Giảm Tốc WPDA và WPA

Cả hai mã WPA và WPDA đều thuộc cùng một phân loại của dòng hộp giảm tốc trục vít bánh vít cốt dưới. Cấu tạo lớp vỏ đều bằng gang và bên trong được trang bị trục vít cùng bánh vít. Đây là những đặc điểm cốt lõi của dòng hộp số giảm tốc WP, mang lại sự ổn định và độ bền cao trong nhiều ứng dụng công nghiệp.

Cấu Tạo Vật Liệu và Tỷ Số Truyền

Cấu tạo bên trong của cả hai thiết bị đều sử dụng trục vít bằng thép hợp kim chống gỉ và bánh vít bằng đồng thau để chịu ma sát. Vật liệu này đảm bảo khả năng truyền động mạnh mẽ và chống mài mòn hiệu quả trong môi trường làm việc khắc nghiệt. Vỏ máy được đúc bằng gang nguyên khối cực kỳ dày dặn, giúp bảo vệ các chi tiết bên trong khỏi tác động từ môi trường và duy trì độ cứng vững của cấu trúc.

Cả hai thiết bị đều cung cấp các dải tỷ số truyền tiêu chuẩn từ 1/10 đến 1/60. Dải tỷ số truyền này đáp ứng đủ lực kéo cơ bản cho các loại máy móc thông dụng, từ băng tải nhẹ đến máy khuấy công nghiệp. Khả năng cung cấp các tỷ số truyền đa dạng giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với yêu cầu tốc độ và mô-men xoắn của từng ứng dụng cụ thể.

Hướng của Trục Đầu Ra

Đặc điểm nhận diện chung lớn nhất là trục đầu ra của cả WPA và WPDA đều nằm ở phía dưới thân máy và hướng theo phương ngang. Thiết kế cốt dưới này giúp trọng tâm của bộ giảm tốc đặt ở vị trí thấp, bám chặt vào bệ máy và hạn chế tối đa độ rung lắc khi phải kéo tải nặng. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ ổn định cao và giảm thiểu tiếng ồn trong quá trình vận hành.

Hopgiamtoc1cap.com sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện, với nền tảng kỹ thuật vững chắc. Chúng tôi luôn sẵn sàng hỗ trợ khách hàng trong việc lựa chọn và lắp đặt các loại hộp giảm tốc phù hợp nhất.

Điểm Khác Nhau Giữa Hộp Giảm Tốc WPDA và WPA

Sự khác biệt duy nhất và mang tính quyết định giữa hai dòng hộp số giảm tốc này nằm ở thiết kế phần đầu vào, nơi nhận lực truyền từ động cơ. Đây là yếu tố then chốt ảnh hưởng đến phương pháp lắp đặt và không gian cần thiết cho toàn bộ hệ thống truyền động.

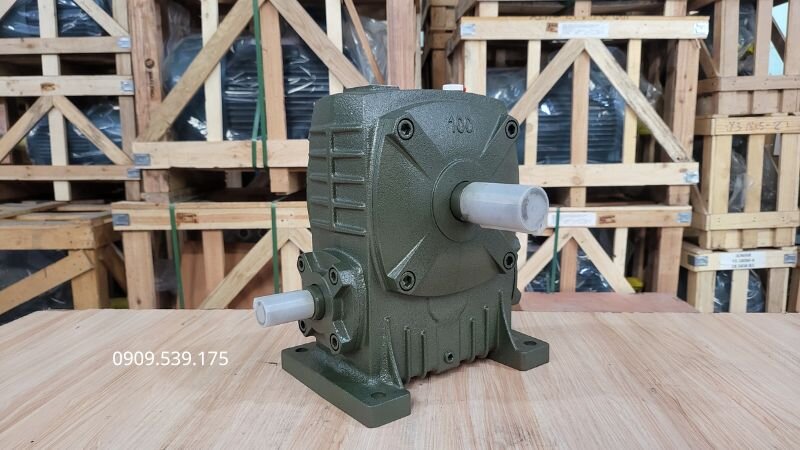

Cấu Tạo Đầu Vào Của WPA

Dòng WPA có trục đầu vào là một đoạn trục đặc (cốt dương) nhô ra ngoài vỏ máy. Thiết kế này yêu cầu không gian chiều dài lớn hơn để bố trí các bộ phận trung gian khi kết nối với động cơ. Thường thì dòng hộp giảm tốc WPA này được thiết kế để lắp với động cơ điện (motor điện) thông qua puly dây đai, nhông xích hoặc khớp nối. Điều này mang lại sự linh hoạt trong việc điều chỉnh tỷ số truyền thông qua việc thay đổi kích thước puly hoặc nhông.

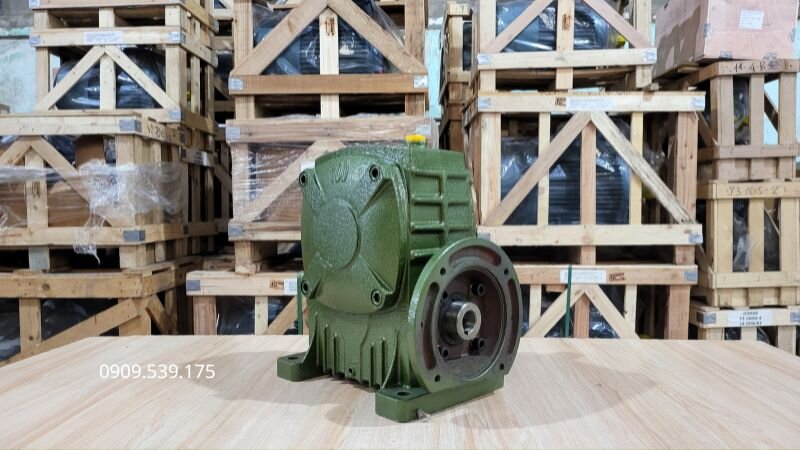

Cấu Tạo Đầu Vào Của WPDA

Ngược lại, dòng WPDA không có trục lồi ra ngoài. Thay vào đó, đầu vào được thiết kế dạng mặt bích hình tròn kèm theo một lỗ trục rỗng (cốt âm) và có then (cavet) bên trong để nhận trục từ động cơ. Dòng hộp giảm tốc trục vít WPDA lắp cùng với động cơ điện (motor điện) thông qua mặt bích. Thiết kế này tạo thành một khối liền mạch, giảm thiểu không gian lắp đặt và tăng độ đồng tâm.

Khả Năng Kết Nối Motor và Khớp Nối

Đối với WPA, khách hàng không thể cắm trực tiếp motor vào hộp số. Bắt buộc phải truyền lực thông qua puly dây curoa, nhông xích hoặc khớp nối cơ khí. Điều này đòi hỏi việc căn chỉnh cẩn thận để đảm bảo độ đồng tâm và tránh gây tải trọng không mong muốn lên trục.

Ngược lại, WPDA cho phép cắm trực tiếp trục của motor điện (loại mặt bích B5 hoặc B14) vào lỗ cốt âm và siết chặt ốc lại, tạo thành một bộ giảm tốc motor liền khối rất chắc chắn. Kiểu kết nối này giảm thiểu rủi ro lệch trục và giúp quá trình lắp đặt nhanh chóng, hiệu quả hơn.

Khác Biệt về Kiểu Lắp Đặt Thực Tế

Hộp giảm tốc WPA yêu cầu khách hàng phải hàn một bệ móng dài để đặt song song cả động cơ, khớp nối và hộp số. Việc này chiếm nhiều diện tích ngang và cần kỹ thuật căn chỉnh chính xác để đảm bảo các trục thẳng hàng.

Trong khi đó, WPDA giúp tối ưu hóa diện tích cực tốt, động cơ được treo trực tiếp lên mặt bích của hộp số mà không cần thêm bệ đỡ phụ phía dưới motor. Thiết kế này đặc biệt phù hợp cho các không gian hạn chế và các hệ thống yêu cầu tính gọn gàng cao.

Bảng So Sánh Nhanh WPDA và WPA

Dưới đây là bảng tổng hợp các thông số để bạn dễ dàng đối chiếu khi so sánh hộp giảm tốc WPDA và WPA trước khi tiến hành thi công lắp ráp hệ thống:

Đánh Giá Khả Năng Lắp Ráp và Lắp Đặt của Hộp Giảm Tốc

Khả năng lắp ráp và lắp đặt là một tiêu chí quan trọng khi lựa chọn hộp giảm tốc, bởi nó ảnh hưởng trực tiếp đến thời gian thi công, chi phí bảo trì cũng như mức độ thuận tiện trong quá trình vận hành và thay thế thiết bị sau này.

Đối Với Hộp Giảm Tốc WPA

Việc lắp đặt WPA tốn nhiều thời gian hơn vì thợ phải căn chỉnh độ đồng tâm giữa trục motor và trục hộp số bằng thước hoặc máy laser. Nếu dùng dây curoa, phải chỉnh độ căng đai hợp lý để không làm gãy trục hoặc gây hao mòn bạc đạn. Bù lại, lợi thế của WPA là khách hàng có thể dễ dàng thay đổi tốc độ đầu ra linh hoạt bằng cách thay đổi kích thước puly của dây đai.

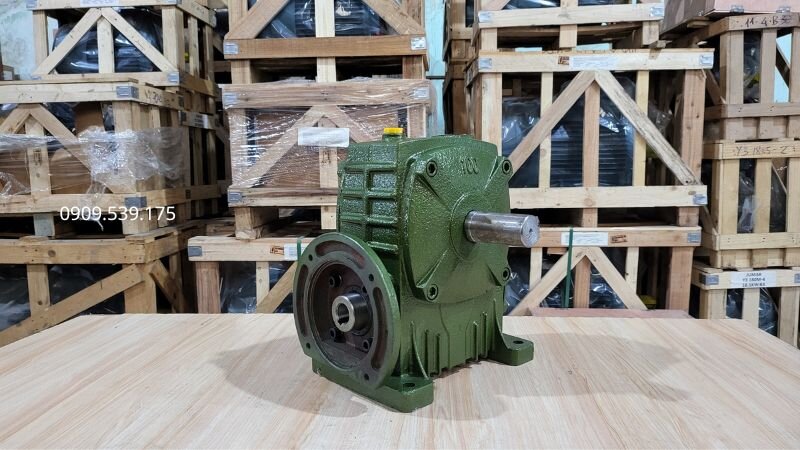

Đối Với Hộp Giảm Tốc WPDA

Lắp ráp WPDA diễn ra rất nhanh chóng và đơn giản. Khách hàng chỉ cần lắp thông qua mặt bích và cố định lại bằng ốc, loại bỏ rủi ro rung lắc do lệch trục. Thiết kế liền khối này giúp hệ thống hoạt động ổn định và chính xác hơn. Tuy nhiên, khi cần tháo motor ra để bảo trì sau thời gian dài sử dụng, khách hàng phải thực hiện cẩn thận, gõ đều tay để không làm nứt mặt bích gang.

Ưu Nhược Điểm Chung Của Dòng Hộp Giảm Tốc Trục Vít Bánh Vít

Khi so sánh hộp giảm tốc WPDA và WPA, việc hiểu rõ ưu và nhược điểm chung của dòng trục vít bánh vít cũng rất quan trọng để có cái nhìn toàn diện.

Lựa chọn đúng hộp số giảm tốc không chỉ tiết kiệm chi phí ban đầu mà còn giảm thiểu rủi ro hỏng hóc và tăng tuổi thọ cho toàn bộ hệ thống. Đừng ngần ngại liên hệ với các chuyên gia của Hopgiamtoc1cap.com để được tư vấn kỹ thuật chuyên sâu.

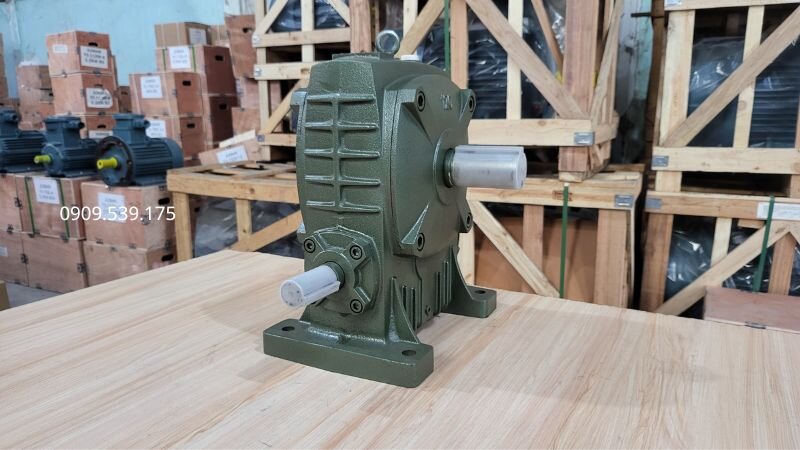

Ứng Dụng Thực Tế Của Hộp Giảm Tốc WPDA và WPA

Do đặc thù về cấu tạo đầu vào, mỗi thiết bị sẽ phù hợp với một điều kiện lắp ráp cụ thể tại xưởng sản xuất, tối ưu hóa hiệu suất và độ bền.

• Ứng dụng của WPA: Thường dùng cho các hệ thống kéo tời cáp, băng tải chở hàng nặng, máy nghiền… nơi động cơ cần đặt xa hộp số để tránh bụi bẩn, hoặc hệ thống bắt buộc truyền động giảm tốc qua dây đai. WPA cũng thích hợp khi cần linh hoạt thay đổi tốc độ thông qua puly.
• Ứng dụng của WPDA: Được ưu tiên sử dụng trong các dây chuyền đóng gói, máy khuấy, băng tải chuyền lắp ráp yêu cầu tính đồng bộ cao và không gian gá lắp chật hẹp. Nhờ khả năng lắp trực tiếp motor, WPDA tạo thành một bộ giảm tốc motor liền khối, rất gọn gàng và ổn định.

Làm Thế Nào Để Chọn Đúng Hộp Giảm Tốc WPDA hay WPA Cho Ứng Dụng Của Bạn?

Việc lựa chọn giữa hộp giảm tốc WPDA và WPA đòi hỏi sự cân nhắc kỹ lưỡng về các yếu tố kỹ thuật và điều kiện vận hành thực tế. Để đưa ra quyết định tối ưu, bạn cần xem xét các điểm sau:

Trước hết, hãy đánh giá không gian lắp đặt. Nếu không gian hạn chế về chiều dài và bạn muốn một giải pháp gọn gàng, liền khối, WPDA là lựa chọn phù hợp. Ngược lại, nếu bạn có đủ không gian và cần sự linh hoạt trong việc bố trí động cơ, WPA có thể là giải pháp tối ưu hơn.

Thứ hai, xem xét phương pháp truyền động. Nếu bạn muốn cắm trực tiếp motor mặt bích để đảm bảo độ đồng tâm cao và giảm thiểu chi tiết trung gian, WPDA là sự lựa chọn không thể bỏ qua. Nếu ứng dụng của bạn yêu cầu truyền động gián tiếp qua dây đai, xích hoặc khớp nối để dễ dàng thay đổi tốc độ hoặc cách ly động cơ khỏi các rung động, WPA sẽ phát huy hiệu quả tốt nhất.

Cuối cùng, tính đến yêu cầu về bảo trì và thay thế. WPDA dễ lắp đặt ban đầu nhưng việc tháo rời motor có thể cần sự cẩn trọng hơn. WPA tốn công lắp đặt ban đầu nhưng việc thay thế puly hoặc dây đai để điều chỉnh tốc độ có thể đơn giản hơn trong quá trình vận hành.

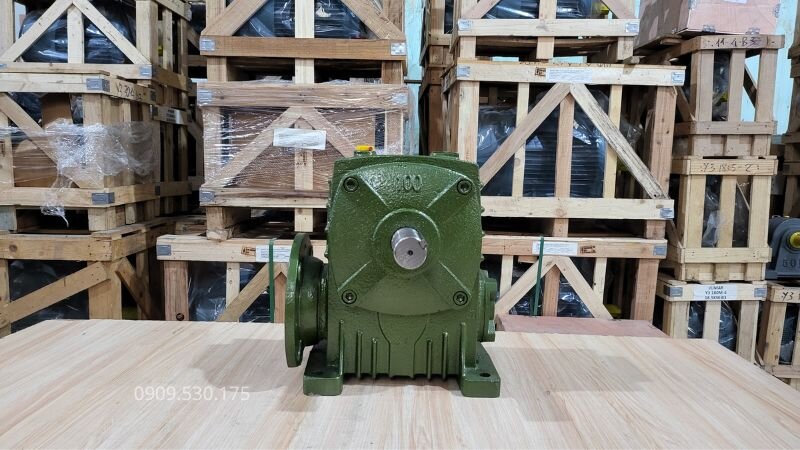

Lưu Ý Khi Chọn Mua Hộp Giảm Tốc WPDA và WPA

Để hệ thống hoạt động ổn định và không mua sai hàng, bạn cần kiểm tra kỹ các yếu tố kỹ thuật sau:

• Kích thước mặt bích (Với WPDA): Bắt buộc phải đo chính xác đường kính cốt và đường kính mặt bích của motor điện để đảm bảo đút vừa khít vào lỗ cốt âm của WPDA. Sai số nhỏ cũng có thể gây khó khăn trong lắp đặt hoặc hỏng hóc thiết bị.
• Tải trọng hướng kính (Với WPA): Nếu dùng puly dây đai cho WPA, không nên kéo đai quá căng vì lực kéo ngang lớn sẽ làm vỡ vòng bi đầu vào hoặc gây cong trục. Cần tính toán độ căng đai hợp lý dựa trên công suất truyền động.
• Châm dầu bôi trơn: Cả hai thiết bị đều cần châm đủ mức dầu bánh răng công nghiệp ngang mắt thăm dầu trước khi cắm điện chạy thử. Sử dụng loại dầu bôi trơn phù hợp (ví dụ: dầu ISO VG 320 hoặc VG 460) là rất quan trọng để đảm bảo hiệu suất và tuổi thọ.
• Môi trường hoạt động: Đánh giá nhiệt độ, độ ẩm và mức độ bụi bẩn của môi trường. Hộp giảm tốc vỏ gang có độ bền cao nhưng cần được bảo vệ trong môi trường quá khắc nghiệt.
• Công suất và tỷ số truyền: Luôn chọn hộp giảm tốc có công suất và tỷ số truyền phù hợp hoặc lớn hơn một chút so với yêu cầu tải thực tế để đảm bảo an toàn và tuổi thọ thiết bị.

Quy Trình Bảo Dưỡng và Tăng Tuổi Thọ Hộp Giảm Tốc WP

Để tối đa hóa tuổi thọ và duy trì hiệu suất ổn định của hộp giảm tốc WPDA và WPA, việc tuân thủ quy trình bảo dưỡng định kỳ là vô cùng cần thiết.

Kiểm Tra Mức Dầu Bôi Trơn: Đây là yếu tố quan trọng nhất. Dầu bôi trơn không chỉ giảm ma sát mà còn tản nhiệt cho các bộ phận bên trong. Bạn nên kiểm tra mức dầu qua mắt thăm dầu định kỳ hàng tuần hoặc hàng tháng tùy theo cường độ vận hành. Đảm bảo mức dầu luôn nằm trong khoảng cho phép và thay dầu theo khuyến nghị của nhà sản xuất, thường là sau 2000-4000 giờ hoạt động đầu tiên, và sau đó mỗi 6-12 tháng.

Kiểm Tra Nhiệt Độ Vận Hành: Hộp giảm tốc trục vít bánh vít có xu hướng sinh nhiệt cao do ma sát trượt. Sử dụng súng đo nhiệt độ để kiểm tra nhiệt độ vỏ hộp số. Nếu nhiệt độ vượt quá giới hạn cho phép (thường là 80-90°C tùy loại dầu và môi trường), cần dừng máy để kiểm tra nguyên nhân như quá tải, thiếu dầu hoặc dầu kém chất lượng.

Kiểm Tra Tiếng Ồn và Rung Động Bất Thường: Lắng nghe các tiếng ồn lạ như tiếng gằn, va đập hoặc rít. Những tiếng ồn này có thể là dấu hiệu của vòng bi bị hỏng, bánh răng mòn hoặc lệch trục. Rung động quá mức cũng cần được kiểm tra để tránh gây hư hại nghiêm trọng cho hệ thống.

Siết Chặt Các Bu Lông: Kiểm tra và siết chặt các bu lông cố định hộp số và motor định kỳ. Sự lỏng lẻo có thể gây ra rung động, lệch trục và giảm hiệu suất truyền động.

Kiểm Tra Phớt Chắn Dầu: Phớt chắn dầu có nhiệm vụ ngăn dầu rò rỉ ra ngoài và bụi bẩn xâm nhập vào bên trong. Nếu phát hiện rò rỉ dầu, cần thay thế phớt chắn dầu ngay lập tức để tránh mất dầu và hỏng hóc các bộ phận khác.

Câu hỏi thường gặp

Kết Luận

Sự khác biệt cốt lõi giữa hộp giảm tốc WPDA và WPA nằm ở kiểu lắp với động cơ điện. Nếu khách hàng cần kết nối gián tiếp qua các dòng phụ kiện như puly, nhông xích và có bệ móng rộng, WPA là lựa chọn linh hoạt. Nếu khách hàng cần một giải pháp truyền động liền khối, nhỏ gọn, kết nối trực tiếp và đồng tâm tuyệt đối, WPDA là ưu tiên bắt buộc. Việc so sánh hộp giảm tốc WPDA và WPA, đánh giá đúng không gian, cơ cấu truyền lực và các yếu tố kỹ thuật sẽ giúp hệ thống máy móc của bạn vận hành an toàn, bền bỉ và đạt hiệu suất cao nhất.
