Hộp giảm tốc quá tải: Nguyên nhân và cách xử lý hiệu quả

Khi vận hành các hệ thống truyền động, hiện tượng hộp giảm tốc quá tải luôn là mối đe dọa trực tiếp đến độ bền thiết bị. Sự cố này xảy ra do mô men xoắn thực tế vượt quá giới hạn thiết thiết kế của hệ thống bánh răng truyền lực. Việc phát hiện sớm dấu hiệu bất thường sẽ giúp doanh nghiệp ngăn ngừa hư hỏng nặng và tiết kiệm chi phí sửa chữa tối đa.

Các phương án kiểm soát hiện tượng hộp giảm tốc quá tải nhanh chóng và hiệu quả nhất

• Nhận biết nhanh các dấu hiệu cảnh báo cơ học như tiếng ồn lớn, độ rung lắc mạnh và nhiệt độ vỏ ngoài tăng vọt.
• Xác định chính xác nguyên nhân quá tải từ việc chọn sai công suất định mức đến các va đập cơ học ngoài ý muốn.
• Áp dụng quy trình kiểm tra ba bước tiêu chuẩn bao gồm dừng máy khẩn cấp, đánh giá cơ cấu trục và đo chất lượng dầu bôi trơn.
• Chủ động tích hợp các thiết bị bảo vệ phụ trợ như biến tần hoặc khớp nối ly hợp chống trượt cơ học.

Để giúp quý khách hàng hiểu rõ hơn về bản chất của sự cố cơ điện này, dưới đây là những phân tích kỹ thuật chi tiết từ đội ngũ chuyên gia truyền động.

Dấu hiệu nhận biết hộp giảm tốc quá tải

Việc theo dõi sát sao quá trình hoạt động của hệ thống truyền động là bước đầu tiên để bảo vệ an toàn cho toàn bộ dây chuyền sản xuất. Dưới đây là những biểu hiện trực quan nhất cảnh báo thiết bị cơ khí của bạn đang phải làm việc quá sức chịu đựng.

Tiếng ồn lạ và rung động bất thường

Khi bộ hộp số giảm tốc phải chịu tải trọng lớn vượt ngưỡng cho phép, các bề mặt răng thép sẽ chịu ứng suất tiếp xúc cực đại. Điều này dẫn đến sự biến dạng đàn hồi nhỏ tại các điểm khớp răng hoạt động.

Sự gia tăng áp lực cơ học đột ngột làm mất đi màng dầu bôi trơn siêu mỏng ở giữa các kẽ răng tiếp xúc. Khi màng dầu bảo vệ bị phá vỡ hoàn toàn, các bề mặt kim loại sẽ va chạm trực tiếp với nhau.

Quá trình ma sát khô này sinh ra những tiếng rít chói tai hoặc tiếng gõ cơ khí dồn dập. Đồng thời, lực cản lớn khiến trục truyền động bị uốn cong nhẹ, phát sinh ra các rung động tần số cao truyền ra vỏ ngoài bộ giảm tốc.

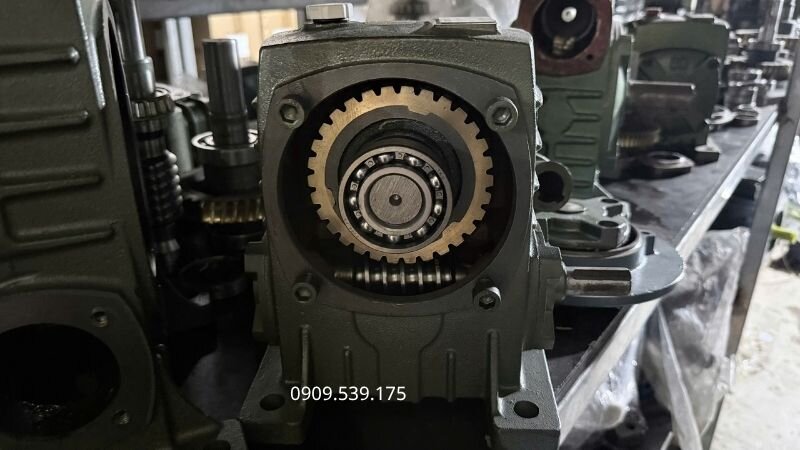

Nhiệt độ vỏ hộp tăng cao vượt ngưỡng

Nhiệt lượng sinh ra trong khoang truyền động tỷ lệ thuận với công suất ma sát giữa các cặp bánh răng ăn khớp. Khi thiết bị chạy quá công suất thiết kế, hiệu suất cơ năng giảm mạnh và chuyển hóa thành nhiệt năng dư thừa.

Thông thường, các dòng hộp số giảm tốc tiêu chuẩn có nhiệt độ hoạt động ổn định ở mức từ 50 đến 80 độ C. Nếu nhiệt độ đo được tại vỏ máy vượt quá 90 độ C, đây là dấu hiệu cảnh báo quá tải nhiệt nghiêm trọng.

Nhiệt độ quá cao sẽ đẩy nhanh quá trình oxy hóa chất phụ gia trong dầu bôi trơn và làm giảm độ nhớt động học của dầu. Khi dầu bị loãng ra, khả năng bảo vệ bánh răng giảm sâu, tạo ra vòng lặp sinh nhiệt phá hủy thiết bị.

Khuyến cáo kỹ thuật: Khi nhiệt độ bề mặt vỏ vượt quá giới hạn an toàn, người vận hành nên sử dụng súng đo nhiệt độ hồng ngoại để xác định vị trí phát nhiệt cục bộ tại các vị trí ổ bi hoặc khớp nối phớt dầu.

Rò rỉ dầu tại các phớt chắn và khớp nối

Hiện tượng rò rỉ chất bôi trơn thường xuất hiện tại các vị trí tiếp giáp động của trục quay đầu vào và đầu ra. Đây là hệ quả tất yếu khi áp suất khí bên trong vỏ máy tăng cao đột ngột.

Nhiệt độ tăng cao do quá tải làm giãn nở không khí và dầu nhớt bên trong khoang chứa của hộp giảm tốc motor. Áp suất khí nén nội bộ liên tục ép lên các môi cao su mềm của phớt chặn trục quay.

Dưới tác động liên tục của nhiệt độ và áp suất lớn, vật liệu đàn hồi của phớt nhanh chóng bị chai cứng và nứt nẻ cơ học. Dầu bôi trơn sẽ theo các khe nứt này rò rỉ ra ngoài, làm cạn kiệt nguồn chất làm mát bên trong.

Nếu hệ thống truyền động của bạn đang xuất hiện các dấu hiệu rò rỉ dầu hoặc rung lắc kể trên, hãy liên hệ ngay với Hopgiamtoc1cap.com qua số điện thoại 0918 836 172 để được hỗ trợ kiểm tra kỹ thuật nhanh chóng và chính xác nhất.

Nguyên nhân dẫn đến tình trạng hộp giảm tốc quá tải

Để giải quyết triệt để sự cố kỹ thuật này, chúng ta cần đi sâu phân tích các nguyên nhân gốc rễ gây ra áp lực cơ học vượt tải. Các yếu tố này thường xuất phát từ khâu tính toán thiết kế ban đầu hoặc do thói quen vận hành thiết bị chưa đúng kỹ thuật.

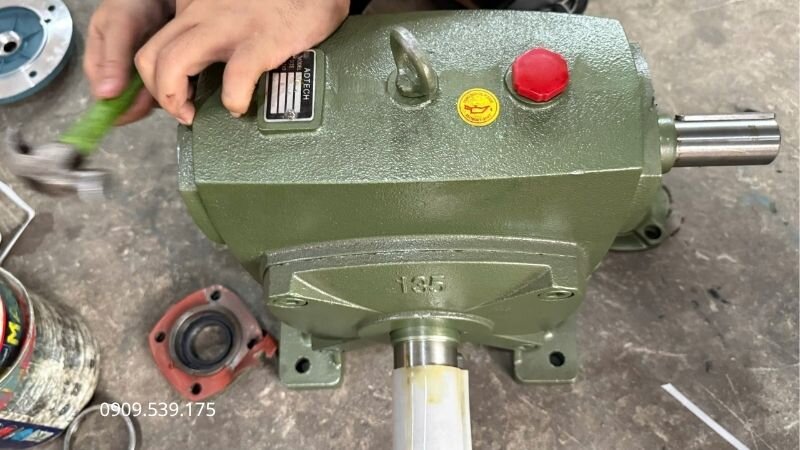

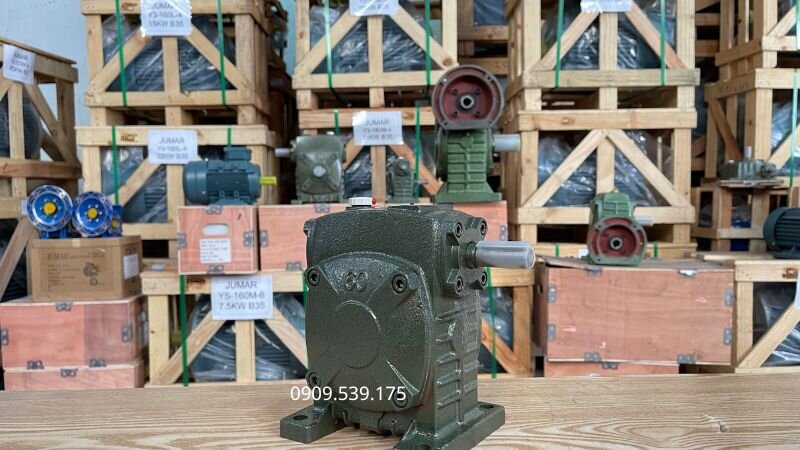

Chọn công suất motor không phù hợp

Việc ghép nối giữa nguồn động lực truyền động và cơ cấu chấp hành yêu cầu sự tương thích hoàn toàn về mặt thông số mô men lực. Sai số trong việc tính toán tải trọng động sẽ dẫn đến những hậu quả vận hành nghiêm trọng.

Khi lựa chọn bộ giảm tốc motor có công suất danh định quá sát với tải trọng làm việc thực tế, hệ thống sẽ không có biên độ dự phòng an toàn. Trong quá trình khởi động ban đầu, dòng điện mở máy tăng cao kéo theo mô men xoắn tăng vọt.

Do đó, người thiết kế hệ thống bắt buộc phải sử dụng công thức tính toán mô men xoắn tiêu chuẩn để xác định lực kéo đầu ra cần thiết:

T = (9550 * P) / n

Trong công thức cơ học trên, P là công suất động cơ tính bằng KW, n là tốc độ quay trục ra tính bằng RPM, và T là mô men xoắn đầu ra tính bằng Nm. Việc bỏ qua hệ số phục vụ khi tính toán sẽ khiến hộp số motor rơi vào trạng thái quá tải liên tục.

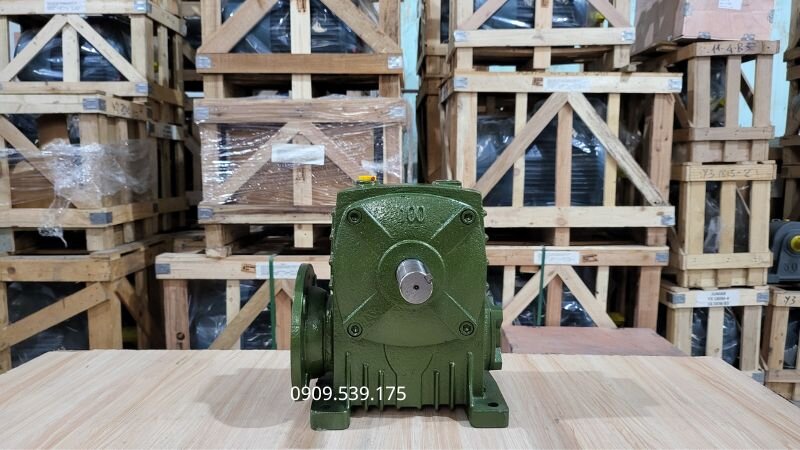

Tải trọng vượt quá khả năng chịu tải cơ học

Mỗi dòng sản phẩm cơ khí truyền động đều được chế tạo với một giới hạn ứng suất uốn và ứng suất tiếp xúc răng cụ thể. Việc bắt thiết bị làm việc vượt quá giới hạn vật lý này sẽ gây phá hủy cấu trúc thép.

Trong các ngành công nghiệp nặng, việc tăng năng suất đột biến bằng cách chất thêm nguyên liệu lên băng tải là lỗi vận hành rất phổ biến. Hành động này đẩy lực tác dụng lên răng vượt ngưỡng mỏi mỏi giới hạn của thép hợp kim.

Hậu quả trực tiếp là các răng của hộp giảm tốc cơ khí bị mẻ cạnh, nứt chân răng hoặc gãy hoàn toàn trục truyền động đầu ra. Khi biên dạng răng bị biến dạng cơ học, hiệu suất truyền lực giảm mạnh và dòng điện động cơ tăng vọt.

Khởi động hoặc dừng máy quá đột ngột

Quán tính của tải trọng động là một đại lượng vật lý cực kỳ nguy hiểm nếu không được kiểm soát tốt trong quá trình tăng hoặc giảm tốc độ. Lực quán tính tức thời này có thể lớn gấp nhiều lần tải trọng tĩnh thông thường.

Khi đóng điện khởi động trực tiếp dòng hộp số motor giảm tốc đang mang tải nặng, mô men quán tính tức thời tác động lên răng như một cú đập búa mạnh. Ứng suất động cực đại này dễ dàng bẻ gãy các bánh răng nhỏ trong hộp số.

Ngược lại, việc phanh hãm dừng máy đột ngột khi hệ thống đang quay tốc độ cao cũng tạo ra phản lực mô men xoắn dội ngược lại trục động cơ. Đây là nguyên nhân hàng đầu làm hỏng then cavet và ổ bi đỡ trục trong hộp số giảm tốc động cơ.

Thông tin kỹ thuật: Việc tích hợp các giải pháp khởi động mềm hoặc khớp nối thủy lực là phương án tối ưu giúp triệt tiêu hoàn toàn các va đập cơ học trong giai đoạn khởi động đầy tải.

Môi trường làm việc không phù hợp

Điều kiện môi trường xung quanh có ảnh hưởng gián tiếp nhưng vô cùng quan trọng đến hiệu suất của bộ giảm tốc. Nhiệt độ môi trường quá cao sẽ làm giảm khả năng tự trao đổi nhiệt của thiết bị cơ khí.

Tại các nhà máy xi măng hoặc khai thác khoáng sản, bụi mịn bám dày đặc trên bề mặt vỏ máy hoạt động như một lớp cách nhiệt tự nhiên. Nhiệt lượng không thể thoát ra ngoài khiến dầu bôi trơn nhanh chóng bị biến chất hóa học.

Thêm vào đó, nếu độ ẩm cao lọt qua hệ thống phớt hỏng vào bên trong khoang chứa, nước sẽ trộn lẫn với dầu tạo thành dạng nhũ tương. Khả năng chịu cực áp của dầu nhũ tương gần như bằng không, dẫn đến mài mòn răng nhanh chóng.

Tại sao cần tính toán tránh để hộp giảm tốc quá tải?

Hệ số phục vụ fs là thông số đại diện cho độ an toàn của hệ thống truyền động trước các biến động tải trọng thực tế. Việc lựa chọn đúng hệ số này quyết định trực tiếp đến tuổi thọ lâu dài của thiết bị.

Hệ số phục vụ được xác định kỹ lưỡng dựa trên thời gian làm việc mỗi ngày, số lần khởi động trong một giờ và tính chất của tải trọng cơ học. Công thức xác định hệ số an toàn cơ bản như sau:

fs = T_max / T_working

Trong đó, T_max là mô men xoắn lớn nhất mà thiết bị có thể chịu được, còn T_working là mô men xoắn làm việc thực tế. Nếu hệ số an toàn này quá thấp, nguy cơ hộp giảm tốc quá tải sẽ luôn thường trực trong suốt quá trình vận hành dây chuyền.

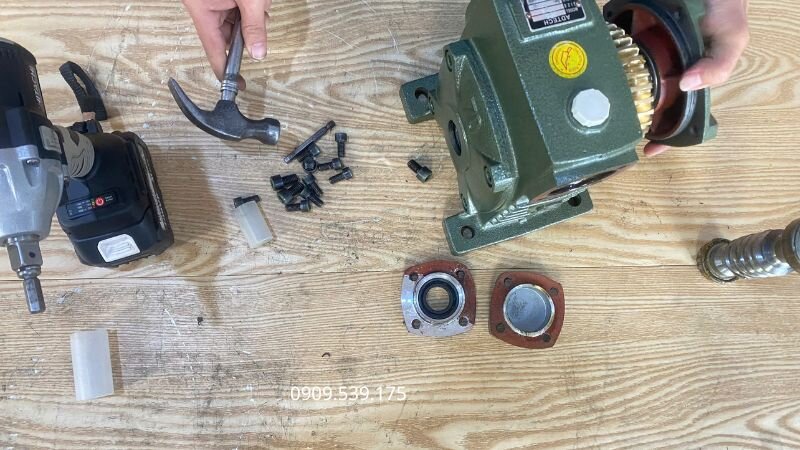

Quy trình kiểm tra và xử lý khi hộp giảm tốc quá tải

Khi phát hiện bất kỳ dấu hiệu bất thường nào, người vận hành cần tuân thủ nghiêm ngặt quy trình kỹ thuật để tránh gây ra những hư hỏng dây chuyền cho các thiết bị động lực khác.

Bước 1: Dừng máy và ngắt nguồn điện

An toàn lao động và bảo vệ cơ cấu máy luôn là ưu tiên hàng đầu khi xảy ra sự cố cơ điện. Hành động xử lý nhanh chóng sẽ ngăn chặn các tổn thất kỹ thuật lớn tiếp theo.

Ngay khi phát hiện tiếng gõ kim loại mạnh hoặc khói bốc ra từ vỏ máy, hãy nhấn ngay nút dừng khẩn cấp trên bàn điều khiển. Tiến hành ngắt cầu dao điện tổng và thực hiện quy trình treo biển cảnh báo an toàn tại tủ điện chính.

Không được cố gắng khởi động lại máy để kiểm tra thử khi chưa xác định được nguyên nhân cốt lõi gây kẹt cơ học. Việc cố tình cấp điện lại có thể làm cháy cuộn dây của bộ giảm tốc hoặc gây xoắn vỡ trục quay.

Bước 2: Kiểm tra trục và các khớp nối

Cơ cấu truyền động cơ học rất nhạy cảm với hiện tượng mất đồng tâm trục và rơ lắc cơ học. Việc kiểm tra thủ công trực quan sẽ cho thấy mức độ tổn hại ban đầu của hệ thống.

Sử dụng đồng hồ so chuyên dụng để đo độ đảo trục đầu ra và trục đầu vào của hộp giảm tốc. Nếu độ rơ trục vượt quá giới hạn cho phép của nhà sản xuất, các vòng bi đỡ trục có thể đã bị bể hoặc vỡ ca bi đỡ.

Kiểm tra sự thẳng hàng của các khớp nối mềm nối giữa động cơ điện và trục vào của hộp số giảm tốc motor. Sự lệch tâm trục là nguyên nhân chính sinh ra lực uốn phụ tải cực lớn phá hủy nhanh chóng phớt chắn dầu.

Bước 3: Kiểm tra chất lượng dầu bôi trơn

Dầu nhớt bôi trơn được ví như máu của bộ hộp số giảm tốc. Trạng thái vật lý và màu sắc của dầu phản ánh chân thực nhất sức khỏe của các bánh răng thép bên trong.

Hãy tiến hành tháo nút xả dầu bên dưới đáy vỏ hộp và lấy một mẫu dầu nhỏ ra cốc thủy tinh sạch để quan sát trực quan. Nếu dầu có màu đen sẫm, mùi khét đặc trưng hoặc chứa nhiều mạt sắt lấp lánh, các bánh răng đã bị mài mòn cực kỳ nặng.

Tiến hành xả toàn bộ lượng dầu cũ ra ngoài, dùng dầu súc rửa chuyên dụng để làm sạch các mạt kim loại bám ở đáy vỏ. Thay thế bằng dầu bôi trơn mới có cấp độ nhớt phù hợp với khuyến cáo kỹ thuật của nhà chế tạo.

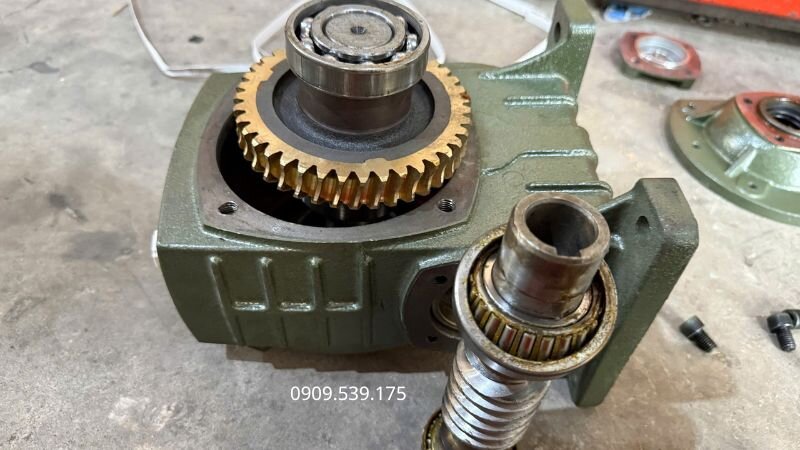

Giải pháp phòng tránh quá tải trong vận hành

Việc chủ động phòng ngừa luôn mang lại hiệu quả kinh tế cao hơn rất nhiều so với việc khắc phục sự cố sau khi đã xảy ra. Dưới đây là các giải pháp kỹ thuật tối ưu nhất được áp dụng rộng rãi.

Thực hiện bảo dưỡng định kỳ khoa học

Lập kế hoạch kiểm tra kỹ thuật định kỳ giúp phát hiện sớm các nguy cơ hư hỏng tiềm ẩn trước khi chúng bùng phát thành sự cố nghiêm trọng làm dừng máy.

Thường xuyên kiểm tra mức dầu qua mắt dầu hiển thị trên thân máy và bổ sung kịp thời khi bị thiếu hụt do bay hơi hoặc rò rỉ nhẹ. Vệ sinh sạch sẽ bề mặt tản nhiệt của vỏ máy định kỳ hàng tuần để tăng hiệu quả làm mát tự nhiên.

Tích hợp biến tần kiểm soát tốc độ

Thiết bị điều khiển điện tử hiện đại mang lại khả năng bảo vệ toàn diện cho các hệ thống truyền động cơ khí phức tạp ngày nay.

Việc lắp đặt biến tần cho phép thiết lập thời gian tăng tốc và giảm tốc mềm mại cho động cơ điện. Nhờ đó, loại bỏ hoàn toàn các đỉnh mô men xoắn đột biến có thể gây phá hủy hệ thống răng cơ khí khi khởi động.

Lắp đặt cơ cấu bảo vệ quá tải cơ học

Các linh kiện bảo vệ cơ học trực tiếp trên trục truyền động sẽ phản ứng tức thì khi mô men xoắn thực tế vượt ngưỡng an toàn cho phép.

Khớp nối ly hợp chống trượt hoặc chốt cắt là những lựa chọn hàng đầu cho các ứng dụng tải nặng dễ kẹt cơ học. Khi xảy ra kẹt cơ khí, ly hợp sẽ tự động trượt để ngắt liên kết truyền lực, bảo vệ hoàn hảo cho hộp số giảm tốc motor khỏi bị xoắn gãy trục.

So sánh các giải pháp bảo vệ quá tải phổ biến

Việc lựa chọn phương án bảo vệ phù hợp phụ thuộc vào đặc thù công nghệ, mức độ yêu cầu an toàn và ngân sách đầu tư của nhà máy. Bảng so sánh dưới đây sẽ giúp bạn có cái nhìn tổng quan nhất.

Lời khuyên từ chuyên gia: Sự kết hợp đồng thời giữa một thiết bị khởi động mềm điện tử và một cơ cấu ly hợp cơ khí ở trục ra sẽ tạo ra lá chắn bảo vệ kép hoàn hảo chống lại mọi nguy cơ hộp giảm tốc quá tải.

Địa chỉ hỗ trợ kỹ thuật và cung cấp thiết bị uy tín

Khi đối mặt với các sự cố kỹ thuật phức tạp hoặc cần tính toán lựa chọn thiết bị truyền động mới, việc tìm kiếm một đơn vị đồng hành chuyên nghiệp là vô cùng quan trọng.

Công ty Hopgiamtoc1cap.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi cam kết mang đến cho khách hàng các giải pháp kỹ thuật tối ưu, giúp xử lý triệt để hiện tượng hộp giảm tốc quá tải trên hệ thống máy móc của bạn.

Với dải sản phẩm đa dạng từ hộp giảm tốc giá rẻ đến các dòng tải nặng chất lượng cao, chúng tôi tự tin đáp ứng mọi yêu cầu khắt khe của các ngành công nghiệp. Hãy liên hệ ngay với chúng tôi qua số điện thoại 0918 836 172 hoặc Zalo 0918836172 để được hỗ trợ tư vấn kỹ thuật miễn phí 24/7.

Câu hỏi thường gặp

Kết luận

Sự cố quá tải ở các thiết bị truyền động là một bài toán kỹ thuật hoàn toàn có thể kiểm soát được nếu chúng ta nắm rõ nguyên lý vận hành và tính chất tải trọng. Việc nhận biết sớm các dấu hiệu cảnh báo, tính toán kỹ lưỡng mô men xoắn và áp dụng quy trình bảo dưỡng khoa học chính là chìa khóa để duy trì sự ổn định của hệ thống sản xuất. Đầu tư đúng mức cho các giải pháp bảo vệ sẽ mang lại lợi ích kinh tế bền vững cho doanh nghiệp trong dài hạn.
