Hộp WP chạy bị giật cục: Cách xác định nguyên nhân chính

Hiện tượng hộp WP chạy bị giật cục báo hiệu hệ thống truyền động cơ khí gặp trục trặc kỹ thuật nghiêm trọng. Nguyên nhân chủ yếu xuất phát từ hư hỏng bánh vít đồng, mòn trục vít thép hoặc hỏng vòng bi đỡ. Việc chẩn đoán chính xác giúp khôi phục hiệu suất, bảo vệ hộp giảm tốc và kéo dài tuổi thọ vận hành thiết bị.

Việc chủ động phát hiện sự cố hộp WP chạy bị giật cục giúp tối ưu chi phí sửa chữa và vận hành.

• Nhận biết sớm các dấu hiệu hư hỏng ở bánh vít, trục vít và vòng bi truyền động.
• Phân tích hiện tượng giật gián đoạn hoặc giật liên tục để khoanh vùng nguyên nhân.
• Thực hiện các phương pháp kiểm tra không phá hủy mà không cần tháo rã toàn bộ thiết bị.
• Lựa chọn giải pháp khắc phục triệt để hoặc thay mới bộ hộp số giảm tốc phù hợp.

Sau đây là phân tích chuyên sâu chi tiết từ các chuyên gia cơ khí nhằm hỗ trợ quý khách hàng xử lý dứt điểm sự cố này.

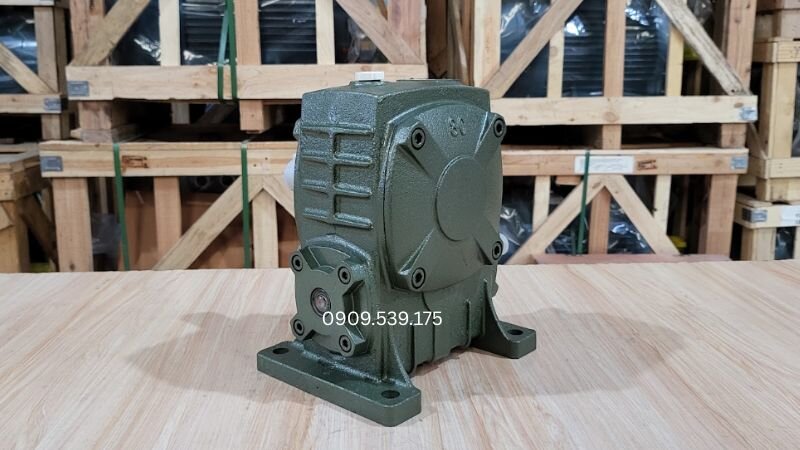

Bộ phận nào trong hộp WP dễ làm chuyển động bị giật cục?

Hiện tượng hộp WP chạy bị giật cục thường xuất phát từ sự mài mòn hoặc nứt gãy của các chi tiết cơ khí bên trong. Các bộ phận trực tiếp tham gia quá trình truyền lực là nơi dễ phát sinh sự cố nhất.

• Bánh vít đồng: Răng bánh vít bị mẻ, gãy hoặc mòn không đều làm quá trình ăn khớp bị gián đoạn, khiến chuyển động không liên tục.
• Trục vít thép: Bề mặt ren xoắn bị tróc, mòn hoặc biến dạng do làm việc quá tải, làm tăng ma sát và gây hiện tượng giật khi truyền động.
• Vòng bi (ổ lăn): Vòng bi bị mòn, vỡ bi hoặc lỏng rế bi khiến trục quay không ổn định, phát sinh rung và giật cục trong quá trình vận hành.
• Trục và khớp nối: Trục bị cong hoặc khớp nối lắp lệch tâm tạo lực cản không đều, làm hộp giảm tốc truyền động không ổn định và xuất hiện hiện tượng giật cục.

Sự suy giảm chất lượng bôi trơn cũng gia tăng tốc độ mài mòn giữa trục vít thép hợp kim và bánh vít bằng đồng thau. Khi màng dầu bôi trơn bị phá hủy, ma sát khô xuất hiện gây ra những vết cào xước nghiêm trọng trên bề mặt răng.

Các mảnh vỡ kim loại bong tróc ra từ răng bánh vít sẽ kẹt lại giữa khe hở ăn khớp. Điều này tạo ra lực cản đột ngột khiến bộ giảm tốc vận hành không trôi chảy và phát ra tiếng va đập lớn.

Bề mặt tiếp xúc giữa trục vít thép hợp kim và bánh vít đồng thau yêu cầu độ chính xác kỹ thuật rất cao. Chỉ cần một vết sứt mẻ nhỏ trên bề mặt răng cũng sẽ gây ra sự biến đổi đột ngột về tỷ số truyền tức thời, dẫn tới hiện tượng va đập cơ khí rung giật.

Phân tích hiện tượng giật cục theo chu kỳ hoạt động

Quan sát thời điểm và tần suất xuất hiện hiện tượng giật cục sẽ giúp xác định nhanh vị trí hư hỏng trong hộp giảm tốc WP. Việc phân loại theo chu kỳ vận hành giúp kỹ sư rút ngắn thời gian chẩn đoán.

• Giật cục theo chu kỳ vòng quay: Nếu hiện tượng lặp lại sau mỗi vòng quay, nguyên nhân thường là một hoặc nhiều răng trên bánh vít bị mẻ hoặc mòn. Khi đến vị trí hư hỏng, chuyển động sẽ bị khựng rồi tiếp tục quay.
• Giật cục liên tục, không theo quy luật: Đây là dấu hiệu vòng bi bị hỏng, vỡ hạt bi hoặc có mạt kim loại, dị vật trong dầu bôi trơn làm cản trở quá trình truyền động.
• Giật mạnh khi khởi động, sau đó chạy êm: Thường do tải khởi động quá lớn, khớp nối lắp chưa đúng hoặc bu lông chân đế bị lỏng, khiến hệ thống rung và giật trong thời gian đầu vận hành.
• Giật khi tải thay đổi: Nếu hộp giảm tốc chỉ bị giật khi tăng hoặc giảm tải, cần kiểm tra tải làm việc, độ đồng tâm của trục và tình trạng ăn khớp giữa trục vít với bánh vít để xác định nguyên nhân chính xác.

Dưới đây là bảng tổng hợp chẩn đoán chi tiết giúp nhận diện nhanh nguyên nhân hỏng hóc từ biểu hiện vận hành thực tế:

Khi hộp số giảm tốc vận hành trong tình trạng giật cục kéo dài, các sóng ứng suất rung động sẽ truyền ngược lại bộ giảm tốc motor. Sự tác động này dễ làm hư hỏng phớt chắn dầu và vỡ ổ đỡ động cơ.

Xác định hư hỏng không cần tháo toàn bộ hộp WP

Có thể áp dụng các phương pháp kiểm tra bên ngoài để chẩn đoán tình trạng hỏng hóc bên trong mà không cần tháo rã chi tiết. Điều này giúp tiết kiệm thời gian và bảo vệ tính nguyên vẹn của các mối ghép.

• Xoay trục bằng tay: Ngắt nguồn điện, tháo tải và dùng tay xoay trục vào. Nếu thấy sượng tại một vị trí cố định, răng bánh vít đã hỏng. Nếu thấy sượng liên tục kèm tiếng lạo xạo, vòng bi đã vỡ.
• Kiểm tra dầu bôi trơn: Xả một lượng nhỏ dầu ở rốn đáy. Nếu dầu có lẫn mạt đồng kích thước lớn, bánh vít đang bị phá hủy. Nếu có mạt thép, trục vít hoặc vòng bi đang bị cọ xát.
• Đo độ rơ dọc trục: Dùng đồng hồ so kiểm tra độ rơ của đầu trục. Nếu thông số vượt tiêu chuẩn cho phép của nhà sản xuất, vòng bi đỡ đã bị mòn hỏng.

Độ rơ khe hở ăn khớp góc được xác định sơ bộ qua công thức cơ học:

Delta theta_{backlash} = frac{360^{circ} times S_{play}}{2 pi times R_{pitch}}

Trong đó S_play là khoảng di tự do đo được trên vòng pitch của bánh vít. Khi giá trị này vượt quá hạn định cho phép, hộp số giảm tốc motor bắt đầu xuất hiện hiện tượng va đập giật cục.

Phương pháp soi mẫu dầu xả đáy là cách kiểm tra nhanh nhất. Mạt kim loại màu vàng sáng phản ánh sự mài mòn bánh vít đồng, trong đó mạt màu bạc xám từ thép cho thấy vòng bi hoặc trục vít đang bị tổn hại nặng.

Công ty Hopgiamtoc1cap.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ khách hàng kiểm tra, chẩn đoán và tư vấn kỹ thuật trực tiếp qua số điện thoại 0918 836 172 hoặc Zalo 0918836172.

Cách khắc phục hộp WP chạy bị giật cục

Sau khi xác định nguyên nhân, cần thực hiện sửa chữa đúng kỹ thuật để khôi phục khả năng truyền động và hạn chế sự cố tái diễn. Việc tuân thủ quy trình kỹ thuật giúp đảm bảo tuổi thọ lâu dài cho thiết bị.

• Thay thế bánh răng: Nếu bánh vít hoặc trục vít bị mẻ, gãy hoặc mòn nhiều, nên thay mới đồng bộ cả cặp trục vít – bánh vít để đảm bảo khe hở ăn khớp đúng tiêu chuẩn.
• Thay mới vòng bi: Dùng cảo chuyên dụng để tháo vòng bi hỏng và lắp vòng bi mới đúng mã số, đồng thời kiểm tra độ đồng tâm của trục sau khi lắp.
• Căn chỉnh độ đồng tâm: Sử dụng đồng hồ so hoặc thiết bị căn chỉnh laser để điều chỉnh trục động cơ, hộp giảm tốc WP và máy tải thẳng hàng, giảm rung và hiện tượng giật cục.
• Vệ sinh và thay dầu: Xả toàn bộ dầu cũ, vệ sinh sạch buồng hộp số để loại bỏ mạt kim loại và cặn bẩn, sau đó châm dầu bôi trơn đúng chủng loại và độ nhớt theo khuyến cáo của nhà sản xuất.
• Chạy thử sau sửa chữa: Sau khi hoàn tất lắp ráp, vận hành không tải rồi mới tăng tải dần. Theo dõi tiếng ồn, độ rung và nhiệt độ để đảm bảo hộp giảm tốc hoạt động ổn định trước khi đưa vào sử dụng.

Đối với các dòng hộp giảm tốc cơ khí, việc căn chỉnh khoảng cách tâm giữa trục vít và bánh vít đòi hỏi đệm căn có độ dày chuẩn xác. Nếu chêm đệm quá dày hoặc quá mỏng, hiện tượng giật cục vẫn có thể tái phát do sai lệch vệt ăn khớp.

Nên chọn dầu bôi trơn công nghiệp có độ nhớt ISO VG 320 hoặc ISO VG 460 cho bộ hộp số giảm tốc làm việc tải nặng. Dầu nhớt chất lượng giúp duy trì màng dầu ổn định, triệt tiêu ma sát và chống hiện tượng giật cục hiệu quả.

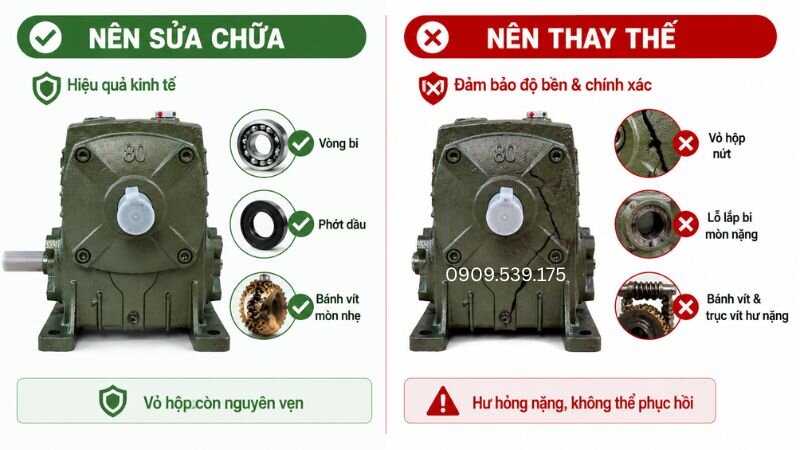

Khi nào nên sửa chữa và khi nào nên thay thế?

Việc tính toán chi phí và mức độ hư hỏng giúp đưa ra quyết định bảo dưỡng tối ưu. Lựa chọn đúng giữa phương án phục hồi và thay mới giúp tiết kiệm ngân sách vận hành cho doanh nghiệp.

• Nên sửa chữa: Áp dụng khi hộp giảm tốc chỉ hỏng vòng bi, phớt chắn dầu hoặc bánh vít mòn nhẹ và vẫn có thể điều chỉnh khe hở. Trường hợp vỏ hộp còn nguyên vẹn, không biến dạng thì việc sửa chữa mang lại hiệu quả kinh tế.
• Nên thay thế mới: Nếu vỏ hộp bị nứt, lỗ lắp vòng bi bị mòn quá mức không thể phục hồi hoặc trục vít và bánh vít hư hỏng nặng, nên thay hộp giảm tốc mới để đảm bảo độ bền và độ chính xác.

Bảng so sánh chi tiết giữa phương án sửa chữa và phương án đầu tư mua mới thiết bị:

Dưới đây là ưu điểm và nhược điểm của việc lựa chọn mua các sản phẩm hộp giảm tốc giá rẻ hoặc hộp giảm tốc trung quốc thay thế trên thị trường hiện nay:

Việc đơn vị chuyên cung cấp hộp số giảm tốc uy tín tư vấn chính xác sẽ giúp khách hàng tiết kiệm được chi phí bảo trì. Lựa chọn thiết bị phù hợp với công suất động cơ giảm tốc giúp hạn chế tối đa nguy cơ quá tải.

Thói quen vận hành làm hộp WP dễ bị giật cục

Một số thói quen vận hành không đúng kỹ thuật sẽ làm các chi tiết bên trong hộp giảm tốc WP mòn nhanh và dễ xuất hiện hiện tượng giật cục. Việc điều chỉnh quy trình vận hành giúp bảo vệ thiết bị lâu dài.

• Vận hành quá tải: Thường xuyên để hộp giảm tốc làm việc vượt công suất định mức làm bánh vít, trục vít và vòng bi chịu tải lớn, dẫn đến mài mòn hoặc nứt gãy.
• Đảo chiều quay đột ngột: Thay đổi chiều quay khi thiết bị chưa dừng hẳn tạo ra lực va đập lớn lên hệ truyền động, làm giảm tuổi thọ của bánh răng và vòng bi.
• Bỏ qua bảo dưỡng định kỳ: Không thay dầu đúng thời gian hoặc để dầu xuống cấp làm giảm khả năng bôi trơn, tăng ma sát và khiến các chi tiết nhanh bị mòn.
• Lắp đặt sai kỹ thuật: Trục lắp lệch tâm, khớp nối không đúng vị trí hoặc bu lông chân đế lỏng sẽ làm hộp giảm tốc rung, truyền động không ổn định và dễ xảy ra hiện tượng giật cục.

Khi ghép nối hộp số motor với máy công tác, việc không kiểm tra độ phẳng của bệ máy sẽ tạo ra ứng suất uốn trên trục xuất. Ứng suất uốn này làm gia tăng độ lệch tâm và dẫn tới tình trạng giật cục khi quay.

Sử dụng các loại dầu nhớt tái chế hoặc không rõ nguồn gốc xuất xứ làm mất đi khả năng chịu áp lực cực áp. Điều này khiến bề mặt răng bánh vít đồng bị cào xước nặng chỉ sau thời gian ngắn vận hành.

Bảo dưỡng phòng ngừa luôn tiết kiệm chi phí hơn rất nhiều so với sửa chữa sự cố. Việc kiểm tra định kỳ mức dầu bôi trơn và siết chặt chân đế bu lông có thể kéo dài tuổi thọ của bộ hộp số giảm tốc lên gấp hai lần.

Câu hỏi thường gặp

Kết luận về sự cố hộp WP chạy bị giật cục

Hiện tượng hộp WP chạy bị giật cục thường xuất phát từ hư hỏng ở bánh vít, trục vít, vòng bi hoặc các chi tiết truyền động liên quan. Việc kiểm tra sớm theo biểu hiện thực tế, kết hợp đánh giá dầu bôi trơn và tình trạng các chi tiết bên trong sẽ giúp xác định đúng nguyên nhân và xử lý kịp thời.

Đồng thời, bảo dưỡng định kỳ, thay dầu đúng chu kỳ và vận hành đúng tải là những biện pháp quan trọng để hộp giảm tốc WP hoạt động ổn định và hạn chế tái diễn sự cố. Quý khách hàng cần tư vấn kỹ thuật hoặc tìm nhà cung cấp hộp số giảm tốc chất lượng cao vui lòng liên hệ Hopgiamtoc1cap.com qua số điện thoại 0918 836 172 để được hỗ trợ chu đáo.
