Hướng dẫn chọn công suất hộp giảm tốc chuẩn xác nhất

Việc chọn công suất hộp giảm tốc phù hợp là yếu tố quyết định hiệu suất vận hành và độ bền của toàn bộ hệ thống truyền động cơ khí. Bằng cách tính toán chính xác lực tải thực tế kết hợp với hệ số làm việc an toàn, người vận hành có thể dễ dàng xác định được công suất tối ưu cho thiết bị, giúp tiết kiệm chi phí năng lượng và kéo dài tuổi thọ cho động cơ.

Nắm vững cách chọn công suất hộp giảm tốc giúp tối ưu hóa hiệu năng và bảo vệ hệ thống của bạn bền bỉ theo thời gian

• Thu thập chính xác ba thông số đầu vào quan trọng bao gồm lực tải thực tế, tốc độ đầu ra và tốc độ của động cơ điện.
• Áp dụng các công thức vật lý tiêu chuẩn để xác định tỷ số truyền cùng momen xoắn yêu cầu trên trục công tác.
• Tra cứu hệ số làm việc K chính xác dựa theo đặc tính tải trọng và thời gian vận hành liên tục mỗi ngày.
• Lựa chọn các dòng sản phẩm chất lượng cao từ đơn vị phân phối uy tín để đảm bảo hiệu suất truyền động tối đa.

Dưới đây là phần phân tích kỹ thuật chi tiết cùng các công thức tính toán thực tế giúp quý khách hàng thực hiện việc này một cách chính xác nhất.

Ba thông số bắt buộc cần nắm rõ trước khi tính toán

Để tính toán lựa chọn thiết bị truyền động một cách chính xác nhất, người vận hành cần phải thu thập đầy đủ các dữ liệu đầu vào thực tế từ hệ thống.

Mục tiêu hàng đầu của kỹ sư thiết kế là chọn công suất hộp giảm tốc sao cho vừa đủ tải vừa tiết kiệm điện năng.

Các số liệu này được lấy trực tiếp từ thiết bị thực hiện nhiệm vụ như băng tải, máy khuấy hoặc cẩu trục nâng hạ.

Việc thiếu hụt bất kỳ thông số nào cũng có thể dẫn đến việc tính toán sai lệch công suất cần thiết của hệ thống cơ điện.

Tải trọng kéo và momen xoắn yêu cầu

Lực kéo trực tiếp tác động lên trục ra là yếu tố quyết định hàng đầu trong việc tính toán thiết kế.

Người thiết kế cần xác định rõ tổng khối lượng vật liệu cần dịch chuyển tính bằng đơn vị kilogam hoặc tấn.

Đồng thời, lực ma sát của hệ thống cùng các lực cản phát sinh trong quá trình khởi động cũng cần được đo lường cụ thể.

Từ các dữ liệu trên, chúng ta sẽ tính toán được momen xoắn yêu cầu trên trục ra để thắng được hoàn toàn lực cản cơ học.

Tốc độ đầu ra yêu cầu của máy hoạt động

Tốc độ đầu ra là số vòng quay thực tế của trục truyền động chính nhằm đáp ứng yêu cầu công nghệ đặc thù.

Yếu tố này phụ thuộc hoàn toàn vào đặc thù công việc của từng loại máy móc khác nhau trong nhà xưởng.

Ví dụ như các dòng máy khuấy hóa chất hoặc máy trộn vật liệu luôn cần tốc độ quay chậm để tạo ra lực vặn lớn.

Ngược lại, hệ thống băng tải chuyển hàng nhẹ lại yêu cầu tốc độ nhanh hơn để gia tăng năng suất làm việc của dây chuyền.

Tốc độ đầu vào của motor điện

Tốc độ đầu vào chính là số vòng quay của động cơ điện truyền trực tiếp vào bộ giảm tốc motor của hệ thống.

Thông số này được quyết định bởi số cực từ của động cơ điện sử dụng trong mạng lưới điện xoay chiều công nghiệp.

Tại thị trường Việt Nam với tần số lưới điện năm mươi héc, các loại động cơ có tốc độ định mức rất rõ ràng.

• Động cơ hai cực có tốc độ quay khoảng hai nghìn tám trăm đến ba nghìn vòng trên phút.
• Động cơ bốn cực có tốc độ quay khoảng một nghìn bốn trăm đến một nghìn năm trăm vòng trên phút.
• Động cơ sáu cực có tốc độ quay khoảng chín trăm đến một nghìn vòng trên phút.

Trong đó dòng động cơ bốn cực là thiết bị được ứng dụng phổ biến nhất để liên kết cùng bộ giảm tốc hiện nay.

Lưu ý kỹ thuật quan trọng khi thiết kế hệ thống là luôn phải kiểm tra tần số dòng điện đầu vào. Nếu sử dụng biến tần để điều chỉnh tốc độ motor, momen xoắn của động cơ sẽ thay đổi đáng kể tại các dải tần số thấp dưới ba mươi héc.

Công thức chọn công suất hộp giảm tốc là gì?

Để tìm được công suất phù hợp cho hệ thống truyền động, chúng ta cần áp dụng các bước tính toán tuần tự dưới đây.

Các công thức này dựa trên nguyên lý cơ học cổ điển và đã được kiểm nghiệm thực tế trong nhiều dự án công nghiệp.

Bước 1 tính tỷ số truyền của thiết bị

Tỷ số truyền là đại lượng thể hiện khả năng giảm tốc độ quay và tăng momen xoắn của bộ hộp số giảm tốc cơ khí.

Nhờ vậy, quy trình chọn công suất hộp giảm tốc trở nên đơn giản và chính xác hơn rất nhiều.

Công thức tính toán cơ bản như sau:

i = n1 / n2

Trong công thức trên, ký hiệu i là tỷ số truyền cần tìm của thiết bị cơ khí.

Ký hiệu n1 là tốc độ đầu vào của động cơ điện tính theo đơn vị vòng trên phút.

Ký hiệu n2 là tốc độ đầu ra yêu cầu của trục công tác tính theo đơn vị vòng trên phút.

Bước 2 tính momen xoắn trên trục ra

Momen xoắn trục ra là đại lượng quyết định khả năng chịu tải liên tục của hộp giảm tốc cơ khí trong suốt quá trình hoạt động.

Công thức tính toán cụ thể cho các hệ thống rulo hoặc bánh xích tròn:

T = F * r

Trong công thức này, ký hiệu T là momen xoắn yêu cầu trên trục ra tính bằng đơn vị niutơn mét.

Ký hiệu F là lực kéo tĩnh cần thiết hoạt động trên hệ thống tính bằng đơn vị niutơn.

Ký hiệu r là bán kính của pulông hoặc rulo băng tải tính bằng đơn vị mét.

Bước 3 tính công suất thực tế cần thiết

Sau khi xác định được momen xoắn và tốc độ đầu ra, ta tiến hành tính toán công suất lý thuyết của hệ thống.

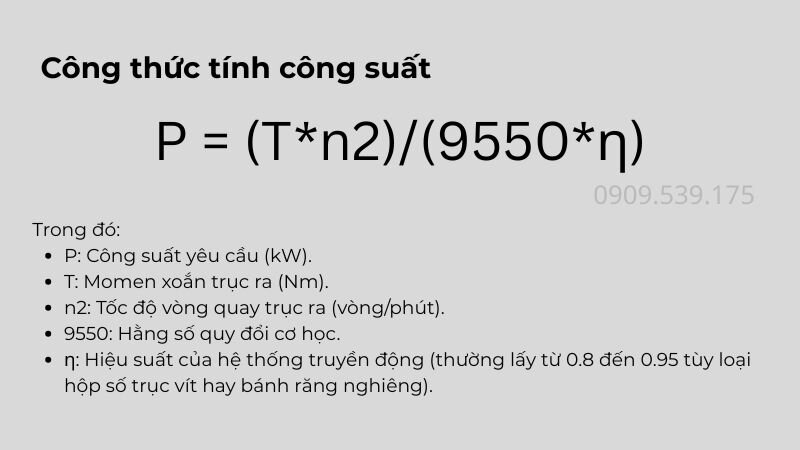

Công thức liên hệ giữa công suất và momen xoắn được thiết lập như sau:

P = (T * n2) / (9550 * η)

Trong đó, ký hiệu P là công suất yêu cầu của hệ thống tính theo đơn vị kilowatt.

Ký hiệu T là momen xoắn trục ra đã tính ở bước trước với đơn vị niutơn mét.

Ký hiệu n2 là tốc độ vòng quay đầu ra của hệ thống tính bằng vòng trên phút.

Ký hiệu η là hiệu suất truyền động của bộ giảm tốc tùy thuộc vào từng kiểu kết cấu cơ khí khác nhau.

Hằng số chín nghìn năm trăm năm mươi là giá trị quy đổi chuẩn giữa các đại lượng đo lường vật lý.

Để đổi từ đơn vị kilowatt sang mã lực hoặc còn gọi là ngựa, người vận hành có thể nhân với hệ số một phẩy ba mươi tư.

Nếu bạn đang gặp khó khăn trong việc tính toán thông số kỹ thuật cho hệ thống truyền động của mình, hãy liên hệ ngay với Hopgiamtoc1cap.com qua số điện thoại hoặc zalo 0918836172 để nhận được sự tư vấn chuyên nghiệp từ đội ngũ kỹ sư giàu kinh nghiệm.

Bảng tra hệ số làm việc theo tải tiêu chuẩn

Công suất tính toán lý thuyết chưa phản ánh đầy đủ điều kiện vận hành khắc nghiệt trong môi trường công nghiệp thực tế.

Hệ số làm việc K là thông số bắt buộc phải áp dụng để đảm bảo độ bền tối đa cho bộ hộp số giảm tốc khi chạy tải nặng.

Phân loại đặc tính tải của máy móc

Mỗi loại máy công nghiệp đều có những đặc tính làm việc và mức độ va đập rất khác nhau trong quá trình vận hành.

Tải nhẹ bao gồm các thiết bị vận hành êm ái như quạt thông gió, máy bơm nước ly tâm hoặc băng tải nhẹ.

Tải trung bình gồm các dòng máy có độ va đập vừa phải như máy trộn bê tông hay hệ thống đóng gói sản phẩm tự động.

Tải nặng gồm các dòng máy chịu va đập mạnh liên tục như máy nghiền đá, máy băm gỗ hoặc cẩu trục nâng hạ thép.

Tần suất hoạt động trong ngày của hệ thống

Thời gian chạy liên tục của thiết bị ảnh hưởng trực tiếp đến nhiệt độ phát sinh bên trong hộp số motor của máy.

Dưới đây là bảng tra hệ số an toàn K chi tiết giúp quý khách hàng đưa ra quyết định mua sắm chính xác nhất.

Việc lựa chọn bỏ qua hệ số làm việc K là nguyên nhân phổ biến khiến hộp số giảm tốc motor bị hư hỏng sớm.

Khi tính toán chọn công suất hộp giảm tốc cho các ứng dụng nâng hạ cầu trục hoặc tời kéo nâng, hệ số K luôn phải chọn ở mức tối thiểu từ một phẩy lăm đến hai phẩy không để đảm bảo an toàn tuyệt đối cho người vận hành.

Ví dụ thực tế chọn công suất hộp giảm tốc cho băng tải

Để minh họa rõ hơn cho phương pháp này, chúng ta cùng giải quyết một bài toán thiết kế thực tế cho nhà xưởng.

Giả sử cần chọn thiết bị truyền động cho hệ thống băng tải phẳng chuyên chở xi măng đóng bao thành phẩm.

Các thông số ban đầu của bài toán thiết kế

Hệ thống yêu cầu các thông số kỹ thuật đầu vào được đo đạc như sau:

• Khối lượng tải trọng lớn nhất trên băng chuyền là ba trăm kilogam.
• Vận tốc di chuyển yêu cầu của băng tải là ba mươi mét trên phút.
• Đường kính trục rulo chủ động là không phẩy hai mét tức bán kính r bằng không phẩy một mét.
• Thời gian hoạt động liên tục của nhà máy là mười sáu tiếng trong một ngày đêm.
• Động cơ điện đầu vào loại bốn cực có tốc độ quay một nghìn bốn trăm năm mươi vòng trên phút.
• Hiệu suất hoạt động tổng thể của toàn bộ hệ thống đạt không phẩy chín.

Các bước giải chi tiết bài toán kỹ thuật

Đầu tiên chúng ta cần xác định tốc độ vòng quay đầu ra của trục rulo chủ động băng tải.

Chu vi rulo được tính theo công thức pi nhân với đường kính và cho kết quả không phẩy sáu trăm hai mươi tám mét.

Tốc độ quay đầu ra n2 bằng vận tốc chia cho chu vi và đạt xấp xỉ bốn mươi tám vòng trên phút.

Tiếp theo ta tính tỷ số truyền bằng cách lấy tốc độ motor chia cho tốc độ trục ra và thu được kết quả bằng ba mươi.

Lực kéo tĩnh của hệ thống bằng khối lượng tải trọng nhân với gia tốc trọng trường và đạt hai nghìn chín trăm bốn mươi ba niutơn.

Momen xoắn yêu cầu trên trục ra bằng lực kéo nhân với bán kính rulo và đạt hai trăm chín mươi tư phẩy ba niutơn mét.

Công suất lý thuyết tính được bằng công thức liên hệ cơ học và đạt giá trị xấp xỉ một phẩy sáu mươi tư kilowatt.

Do băng tải hoạt động mười sáu tiếng một ngày và thuộc dạng tải va đập nhẹ nên ta tra bảng chọn hệ số K bằng một phẩy năm.

Công suất thực tế cần trang bị cho hệ thống bằng công suất lý thuyết nhân với hệ số K và đạt hai phẩy bốn mươi sáu kilowatt.

Dựa trên dải công suất tiêu chuẩn của các nhà sản xuất, chúng ta tiến hành chọn động cơ công suất ba kilowatt tương đương bốn mã lực.

So sánh ưu nhược điểm các loại hộp số giảm tốc

Mỗi loại kết cấu hộp số cơ khí đều sở hữu những đặc tính kỹ thuật và hiệu suất truyền động riêng biệt.

Việc hiểu rõ ưu nhược điểm của từng loại giúp người vận hành tối ưu hóa chi phí và hiệu quả sử dụng lâu dài.

Khi thiết kế các hệ thống tải nặng liên tục hoặc các dây chuyền sản xuất lớn, việc ưu tiên sử dụng các dòng hộp số bánh răng nghiêng trục song song F hoặc trục thẳng R sẽ giúp hệ thống tiết kiệm đáng kể năng lượng điện tiêu thụ.

Những sai lầm thường gặp khi lựa chọn bộ giảm tốc

Nhiều đơn vị thiết kế thường mắc phải các lỗi cơ bản dẫn đến việc hệ thống hoạt động không ổn định.

Sai lầm phổ biến nhất là chỉ quan tâm đến tỷ số truyền mà bỏ qua chỉ số momen xoắn định mức của hộp số.

Điều này khiến cho mặc dù tốc độ đầu ra đạt yêu cầu nhưng trục ra vẫn bị gãy hoặc bánh răng bị sứt mẻ do quá tải cơ học.

Một lỗi khác là không tính đến môi trường làm việc thực tế như nhiệt độ cao, độ ẩm lớn hoặc nhiều bụi bẩn hóa chất.

Các yếu tố môi trường này đòi hỏi hộp số phải được trang bị cấp bảo vệ cao hơn cùng hệ thống phớt chặn dầu đặc biệt.

Địa chỉ cung cấp hộp số giảm tốc chất lượng cao

Để đảm bảo hệ thống truyền động vận hành ổn định lâu dài, việc tìm kiếm một nhà cung cấp uy tín là vô cùng quan trọng.

Công ty Hopgiamtoc1cap.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

Chúng tôi chuyên cung cấp hộp số giảm tốc đa dạng chủng loại đáp ứng mọi nhu cầu khắt khe của các nhà xưởng cơ khí chế tạo.

Các dòng sản phẩm nổi bật của chúng tôi bao gồm hộp giảm tốc ZQ, hộp giảm tốc NMVR, hộp giảm tốc Cycloid cùng các dòng hộp giảm tốc tải nặng HB chuyển hướng T.

Bên cạnh đó chúng tôi còn cung cấp các thiết bị hộp giảm tốc tải nặng trục song song F, hộp giảm tốc tải nặng trục thẳng R, hộp giảm tốc tải nặng trục vuông góc K, hộp giảm tốc tải nặng trục vuông góc S cùng các dòng hộp giảm tốc trục vít bánh vít và hộp giảm tốc vít me cao cấp.

Quý khách hàng hoàn toàn có thể yên tâm về chất lượng dịch vụ tư vấn kỹ thuật chuyên sâu cùng chính sách bảo hành dài hạn của chúng tôi.

Để nhận bảng báo giá chi tiết và được hỗ trợ tính toán công suất hộp giảm tốc hoàn toàn miễn phí, quý khách vui lòng liên hệ ngay với Hopgiamtoc1cap.com qua đường dây nóng hoặc kết bạn zalo theo số điện thoại 0918836172.

Câu hỏi thường gặp

Kết luận

Việc lựa chọn chính xác thiết bị truyền động là bài toán kinh tế và kỹ thuật quan trọng của mọi doanh nghiệp hiện nay.

Bằng cách nắm chắc các bước tính toán và áp dụng hệ số an toàn phù hợp, hệ thống của bạn sẽ vận hành cực kỳ bền bỉ.
