Quy trình cách lắp hộp giảm tốc vào băng tải đòi hỏi độ đồng tâm tuyệt đối giữa trục động cơ và trục tang chủ động. Việc thực hiện đúng kỹ thuật giúp hệ thống truyền tải vận hành êm ái, tối ưu hóa mô men xoắn và ngăn ngừa các sự cố nứt vỡ mặt bích hoặc hỏng vòng bi do lệch tâm lực dọc trục gây ra.

Học cách lắp hộp giảm tốc vào băng tải đúng chuẩn giúp tối ưu hóa hiệu suất truyền động hệ thống.

Căn chỉnh độ đồng tâm tuyệt đối để tránh mài mòn bạc đạn và bánh răng.
Sử dụng đúng loại mỡ bôi trơn chuyên dụng chống kẹt cứng trục.
Thiết lập tay đòn chống xoay vững chắc đối với dòng trục rỗng cốt âm.
Kiểm tra lực siết bu lông bằng cờ lê lực chuyên dụng theo hình chữ X.

Dưới đây là những phân tích kỹ thuật chuyên sâu và hướng dẫn chi tiết quy trình lắp đặt thiết bị truyền động này một cách an toàn nhất.

Tùy theo kết cấu băng tải, không gian lắp đặt và yêu cầu truyền động thực tế, hộp giảm tốc có thể được lắp theo nhiều phương thức khác nhau để đảm bảo hệ thống vận hành ổn định và đạt hiệu suất tối ưu.

Lắp đặt trực tiếp (Hộp số cốt âm): Phương pháp này kết nối trục của băng tải trực tiếp vào lỗ cốt âm của thiết bị. Cách này giúp tiết kiệm không gian, giảm chi phí vật tư thuận tiện cho bảo trì. Tuy nhiên, trục tải cần được gia công chính xác để đảm bảo độ đồng tâm khi vận hành.
Lắp đặt gián tiếp qua khớp nối: Đây là giải pháp kết nối trục dẫn động của băng tải với thiết bị truyền động thông qua một khớp nối cơ khí. Cách lắp này giúp giảm rung động và bảo vệ bộ giảm tốc motor khi xảy ra tình trạng quá tải.
Lắp đặt gián tiếp qua bộ truyền đai hoặc nhông xích: Bộ truyền xích hoặc đai puly được sử dụng làm cầu nối để truyền tải mô-men xoắn giúp linh hoạt thay đổi tỷ số truyền và phù hợp với hệ thống có khoảng trục lớn.

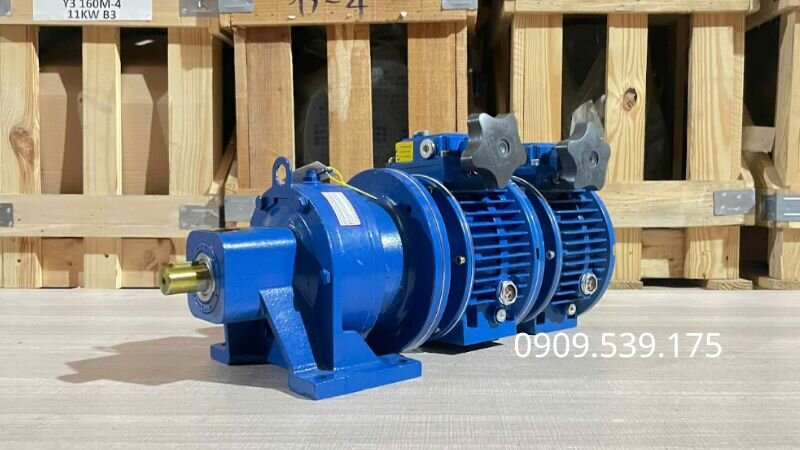

Cách lắp hộp giảm tốc vào băng tải theo yêu cầu mô men xoắn hệ thống

Mỗi phương thức ghép nối cơ khí đều mang lại những đặc tính kỹ thuật riêng biệt. Việc so sánh chi tiết ưu điểm và nhược điểm giúp kỹ sư cơ khí đưa ra lựa chọn phù hợp nhất cho hệ thống nhà xưởng.

Phương thức lắp ráp	Ưu điểm nổi bật	Nhược điểm cần lưu ý
Lắp cốt âm trực tiếp	Kết cấu cực kỳ nhỏ gọn, không cần chân đế phụ, giảm thiểu tối đa tình trạng mất đồng tâm trục khi hoạt động dài hạn.	Yêu cầu dung sai gia công trục tải rất khắt khe, khó tháo rời nếu xảy ra hiện tượng rỉ sét kẹt cốt cơ học.
Khớp nối trực tiếp trục	Khả năng giảm chấn động lực tốt, bảo vệ động cơ khi quá tải đột ngột, dễ dàng thay thế linh kiện hao mòn.	Yêu cầu không gian lắp đặt lớn hơn, tốn chi phí gia công bệ đỡ chân đế cho cả hai thiết bị truyền động.
Bộ truyền nhông xích	Cho phép thay đổi tỷ số truyền phụ dễ dàng, khoảng cách giữa các trục linh hoạt, chịu tải va đập cực tốt.	Gây ra tiếng ồn lớn hơn khi vận hành ở tốc độ cao, yêu cầu phải bôi trơn định kỳ thường xuyên để tránh đứt xích.

Nếu quý khách đang tìm kiếm đơn vị cung cấp hộp số giảm tốc chất lượng cao hoặc cần hỗ trợ tư vấn thiết kế hệ thống truyền động, hãy kết nối ngay với chúng tôi. Công ty Hopgiamtoc1cap.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Quý khách vui lòng liên hệ trực tiếp số điện thoại 0918 836 172 hoặc qua Zalo 0918836172 để nhận báo giá chi tiết và hỗ trợ kỹ thuật nhanh chóng nhất.

Xem thêm: Báo giá hộp giảm tốc 2 cấp mới nhất: Cập nhật tháng 10/2026

Quá trình vận hành băng tải luôn đòi hỏi sự ổn định liên tục dưới tải trọng thay đổi liên tục. Độ lệch tâm dù chỉ vài phần mười milimet cũng có thể tạo ra những hậu quả vô cùng nghiêm trọng cho hệ truyền động cơ khí.

Lực dọc trục và lực hướng tâm phát sinh từ sự lệch trục sẽ truyền trực tiếp vào các vòng bi của hộp số giảm tốc motor. Điều này làm tăng nhiệt độ làm việc của thiết bị lên rất nhanh, phá hủy màng dầu bôi trơn và dẫn đến cháy bạc đạn.

Độ lệch tâm lớn giữa trục ra của bộ hộp số giảm tốc và trục tang chủ động là nguyên nhân hàng đầu gây ra hiện tượng mỏi kim loại dẫn đến gãy trục đột ngột trong quá trình vận hành tải nặng.

Do đó việc thực hiện chuẩn xác cách lắp hộp giảm tốc vào băng tải là yếu tố sống còn giúp kéo dài tuổi thọ thiết bị. Nó giúp doanh nghiệp tối ưu hóa chi phí vận hành và hạn chế tối đa thời gian dừng máy sửa chữa không mong muốn.

Việc chuẩn bị đầy đủ dụng cụ kỹ thuật trước khi tiến hành lắp ráp giúp quá trình thi công diễn ra nhanh chóng và chính xác. Kỹ thuật viên cần chuẩn bị sẵn thước cặp, panme, đồng hồ so đo độ lệch trục và bộ cờ lê lực phù hợp.

Một thiết bị phụ trợ không thể thiếu là các tấm đệm căn bằng thép không gỉ có độ dày mỏng khác nhau hay còn gọi là căn lá. Thiết bị này giúp việc căn chỉnh chiều cao chân đế máy đạt độ chính xác đến hàng phần trăm milimet.

Bên cạnh đó, bề mặt trục truyền động cần được làm sạch hoàn toàn rỉ sét, bụi bẩn hoặc các vết sơn cũ bám dính. Sử dụng dung dịch tẩy rửa chuyên dụng kết hợp bôi một lớp mỡ đồng mỏng giúp bảo vệ trục khỏi hiện tượng rỉ sét điện hóa.

Một quy trình lắp ráp đúng kỹ thuật sẽ giúp hệ thống băng tải vận hành ổn định, hạn chế rung lắc và kéo dài tuổi thọ cho bạc đạn cũng như các chi tiết truyền động bên trong. Để đảm bảo độ đồng tâm và an toàn trong quá trình vận hành, người thực hiện cần tuân thủ đầy đủ các bước lắp hộp giảm tốc vào băng tải dưới đây.

Bước 1: Xử lý bề mặt tiếp xúc và bôi trơn. Vệ sinh sạch trục và lỗ cốt bằng dung dịch chuyên dụng hoặc giấy nhám mịn để loại bỏ rỉ sét, dầu cũ. Sau đó bôi một lớp mỡ mỏng để giảm ma sát và tránh kẹt trục khi lắp đặt.
Bước 2: Định vị hộp giảm tốc vào trục. Đưa thiết bị vào đúng vị trí lắp đặt, đảm bảo đúng độ cao và hướng truyền động. Với thiết bị nặng nên dùng palang hỗ trợ, tránh va đập trực tiếp trong quá trình lắp đặt hộp giảm tốc vào băng tải.
Bước 3: Lắp tay đòn chống xoay. Cố định một đầu tay đòn vào thân hộp giảm tốc, đầu còn lại gắn vào khung máy. Nên dùng bạc cao su để giảm rung và tăng độ ổn định khi vận hành.
Bước 4: Căn chỉnh đồng tâm. Kiểm tra độ đồng tâm giữa các trục bằng thước hoặc đồng hồ so. Điều chỉnh bằng shim dưới chân đế để đảm bảo sai số nằm trong giới hạn cho phép.
Bước 5: Siết cố định hệ thống. Dùng cờ lê lực siết bulông theo nguyên tắc chéo để đảm bảo lực phân bố đều. Kiểm tra lại toàn bộ điểm siết trước khi đưa thiết bị vào vận hành.

Xem thêm: Báo giá hộp giảm tốc vít me nâng hạ mới nhất 10/2026

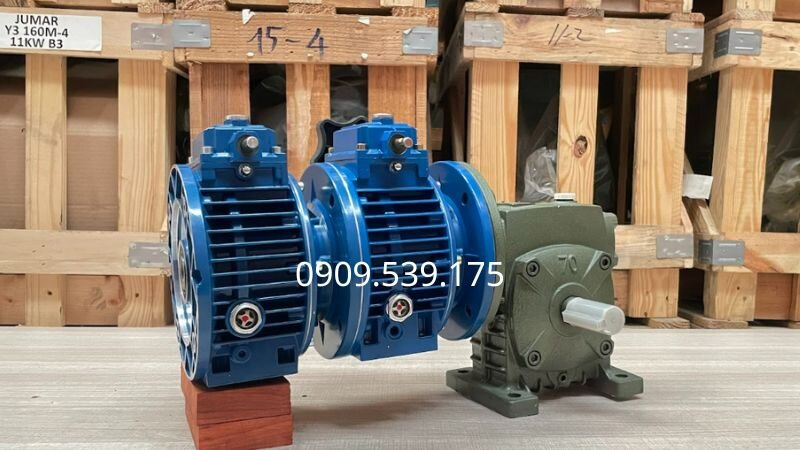

Cách lắp hộp giảm tốc vào băng tải giúp tối ưu không gian nhà xưởng

Mỗi loại thiết bị truyền động cơ khí đều có những yêu cầu kết cấu khác biệt khi tích hợp vào hệ thống băng chuyền. Kỹ thuật viên cần am hiểu đặc tính của từng chủng loại để đưa ra phương án lắp ráp chính xác.

Đối với các dòng tải nặng như hộp giảm tốc ZQ hay hộp giảm tốc tải nặng trục song song F, việc gia công bệ đỡ thép hình chữ U hoặc chữ I vô cùng vững chắc là bắt buộc để triệt tiêu lực vặn xoắn momen lớn.

Với dòng hộp giảm tốc Cycloid hoặc hộp giảm tốc tải nặng trục thẳng R, độ chính xác khi căn khớp nối mềm giữa trục ra và trục băng tải phải được đo bằng đồng hồ so với dung sai dưới 0.05 milimet.

Khi lắp ráp dòng hộp giảm tốc tải nặng trục vuông góc K hoặc hộp giảm tốc tải nặng trục vuông góc S, lực ép hướng trục cần được kiểm soát chặt chẽ bằng cách sử dụng các bu lông kích chuyên dụng ở mặt bích phía sau trục rỗng.

Đối với các hệ thống nâng hạ tích hợp băng tải nghiêng, việc sử dụng hộp giảm tốc vít me đòi hỏi việc căn chỉnh trục ren thẳng đứng tuyệt đối nhằm tránh hiện tượng uốn cong thanh vít khi chịu tải trọng nén lớn.

Nhận diện sớm các sai lầm trong quá trình thi công sẽ giúp bạn tránh được những rủi ro hỏng hóc thiết bị đắt tiền. Dưới đây là các lỗi phổ biến thường mắc phải:

Lắp lệch tâm gây rung và nóng bạc đạn: Lỗi căn chỉnh sai khiến cụm truyền động bị rung mạnh, phát ra tiếng ồn lớn. Bạc đạn chịu tải sai hướng dẫn đến quá nhiệt, nứt vỡ và có thể làm kẹt trục quay của hộp giảm tốc.
Siết lực không đều làm nứt mặt bích: Khi siết quá chặt một bên, lực sẽ phân bố không đều lên bề mặt lắp ghép. Điều này có thể làm mặt tiếp xúc bị cong vênh và rò rỉ dầu bôi trơn ra ngoài. Nếu nghiêm trọng hơn là chân đế hoặc mặt bích có thể bị nứt.
Chọn sai tỷ số truyền hoặc công suất: Lựa chọn sai thông số của bộ giảm tốc motor khiến hệ thống không đáp ứng thực tế. Công suất thiếu sẽ gây quá tải, sinh nhiệt cao và sai tỷ số truyền làm tốc độ băng tải không đạt yêu cầu.
Thiếu tay đòn chống xoay ở hộp số cốt âm: Không lắp đòn tay chống xoay cho hộp giảm tốc dạng cốt âm có thể khiến thân thiết bị xoay theo trục vận hành, gây hư hỏng điện và mất an toàn cho người sử dụng.

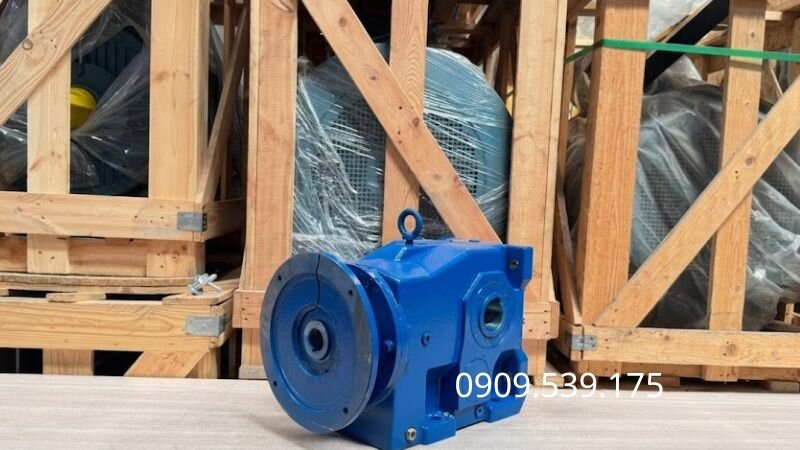

Mặt bích nứt do thực hiện sai cách lắp hộp giảm tốc vào băng tải

Để hệ thống băng tải hoạt động ổn định, bền bỉ và tiết kiệm chi phí vận hành, việc lựa chọn đúng loại hộp giảm tốc phù hợp với tải trọng và điều kiện làm việc là yếu tố rất quan trọng.

Tính toán kỹ lưỡng mức tải trọng vật liệu tối đa và kiểm tra mô-men xoắn định mức cần thiết trên trục dẫn động.
Xác định chính xác tốc độ chạy tuyến tính (m/s) của băng tải để quy đổi ra số vòng quay (vòng/phút) và chọn tỷ số truyền tương ứng.
Ưu tiên lựa chọn các dòng máy vỏ gang đúc nguyên khối dày dặn nếu môi trường làm việc khắc nghiệt, thường xuyên chịu va đập.

Xem thêm: Hộp giảm tốc bị chảy dầu: Nguyên nhân và cách xử lý hiệu quả

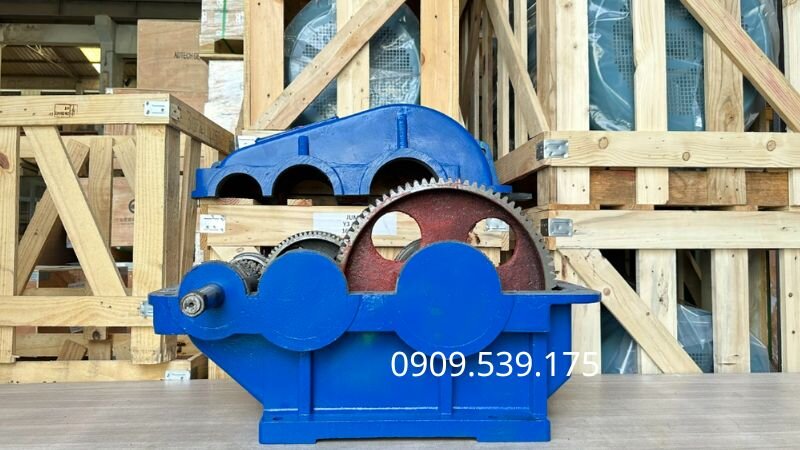

Giải pháp truyền động tối ưu trong cách lắp hộp giảm tốc vào băng tải

Sau khi hoàn tất việc định vị cơ khí, khâu chuẩn bị dầu bôi trơn đóng vai trò then chốt trước khi bấm nút khởi động hệ thống băng chuyền tải lần đầu tiên.

Mỗi loại hộp giảm tốc cơ khí như hộp giảm tốc NMVR hay hộp giảm tốc trục vít, bánh vít đều yêu cầu một định lượng dầu bôi trơn cụ thể được hiển thị rõ qua mắt thăm dầu hoặc que đo mức dầu chuyên dụng.

Tuyệt đối không chạy thử nghiệm không tải khi bên trong buồng bánh răng chưa được đổ đầy dầu bôi trơn cơ học đạt tiêu chuẩn. Điều này sẽ gây cháy xước bề mặt kim loại chỉ sau vài giây hoạt động.

Tiến hành chạy thử nghiệm không tải trong vòng 30 đến 60 phút để kiểm tra độ rung và âm thanh phát ra. Nếu phát hiện tiếng hú lạ hoặc nhiệt độ tăng nhanh bất thường, kỹ thuật viên cần ngay lập tức ngắt nguồn điện để kiểm tra lại độ đồng tâm.

Việc lắp đặt đúng kỹ thuật đảm bảo độ đồng tâm tuyệt đối giữa các trục. Điều này giúp băng tải vận hành êm ái, tối ưu hóa mô-men xoắn, đồng thời ngăn ngừa các sự cố nghiêm trọng như nứt vỡ mặt bích, gãy trục hoặc hỏng vòng bi do lệch tâm.

Kỹ thuật viên nên sử dụng thước cặp, panme hoặc đồng hồ so chuyên dụng để đo độ lệch trục. Sau đó, dùng các tấm đệm căn bằng thép không gỉ (căn lá) có độ dày phù hợp lót dưới chân đế để điều chỉnh độ cao đạt độ chính xác tối ưu.

Bắt buộc phải châm đủ dầu bôi trơn đạt mức tiêu chuẩn (hiển thị qua mắt thăm dầu) trước khi khởi động. Tuyệt đối không chạy thử nghiệm khi chưa đổ dầu, vì ma sát khô sẽ gây cháy xước và hư hỏng bề mặt bánh răng chỉ sau vài giây.

Tay đòn chống xoay giúp cố định thân hộp giảm tốc cốt âm, ngăn thiết bị xoay theo trục tải khi vận hành. Việc lắp thêm bạc cao su ở đầu tay đòn sẽ giúp giảm rung chấn hiệu quả và bảo vệ an toàn cho toàn bộ hệ thống.

Lắp trực tiếp (cốt âm) phù hợp cho không gian hẹp và tiết kiệm chi phí. Lắp qua khớp nối gián tiếp đòi hỏi nhiều không gian hơn nhưng có ưu điểm giảm chấn động tốt, bảo vệ động cơ tối ưu và dễ dàng thay thế linh kiện khi xảy ra quá tải.
